高端款软件定义交钥匙方案

GSG-8 GNSS模拟器

GSG-8是一款先进的软件驱动的交钥匙模拟器,支持多星座、多频率和数百个卫星信号,具有1000 Hz迭代率,是空间轨迹、自定义PNT信号、硬件在环和任何类型的全视图卫星模拟的优秀选择。

通过GSG-8可以生成RF信号,以模拟接收器备在所设置的模拟参数下在现实世界中的反应。控制模拟过程中的各个参数,包括6自由度(DoF)接收器轨迹、多车辆模拟、多径信号、干扰以及大气干扰等。

1000Hz

仿真迭代率

最低5ms

HIL延迟

1200颗卫星

可模拟高达

所有星座
所有频段

支持

GSG-8产品特点

GSG-8是基于Skydel的定位、导航和定时测试解决方案

GSG-8具有1000Hz的模拟迭代率、高动态性、实时同步和全视角卫星信号的模拟能力。先进的GNSS干扰选项允许创建满足关键任务应用需求的良性和威胁场景。GSG-8支持多星座、多频率的GNSS模拟和高级威胁场景,包括干扰模拟,可以通过编程来模拟所有当前和未来的GNSS信号,测试复杂的GNSS系统.

  • 全景卫星模拟 – 1200个通道数,无需为通道付费
  • 软件定义架构 – 内置CPU、GPU、SDR,可扩展可升级
  • 业内最低延迟 – HIL延迟低至5ms
  • 高仿真迭代率 – 1000Hz的模拟迭代率
  • 多个射频输出 – 支持RTK
    多实例 – 支持多天线、多车模拟
  • 即时场景重新配置 – 在测试期间进行快速调整
  • 全面又直观的API – Python、C#和C++开源客戶端
  • 高精度、高分辨率、高动态 – 支持快速移动物体模拟
  • IQ文件的生成和播放 – 快速自动化,易于使用
  • 实时天空时间同步 – 时钟自校准,提供准确可靠的信号
  • 6个自由度(DoF)-对接收器运动和动态进行真实测试

低延迟硬件在环(HIL)

HIL测试通常是现场测试前和模型在环(MIL)、软件在环(SIL)或芯片组在环(CIL)之后的最后一步。这一步骤至关重要,因为它涉及到将在操作中使用的所有硬件和软件。低延迟HIL模拟可以测试一个独立的被测器件(DUT),或由多个DUT组成的整个复杂系统。

强大的自动化

Skydel仿真引擎独特的架构提供了广泛的API来配置和控制模拟器,支持多种编程语言,如Python、C#、C++和LabVIEW。所有与模拟器的人机交互都可以记录并导出为可执行的python脚本,大大简化了自动化或扩展模拟器功能的工作流程。

威胁场景模拟

干扰功能能够模拟出现实世界中可能发生的所有类型的干扰,通过GSG-8可以设置每个发射机的功率电平、干扰信号类型、威胁信号、位置、天线方向图和轨迹。并能够生成带内和带外干扰信号,无需额外的硬件。

自定义信号/LEO星座

允许用户创建自己的自定义信号,并将其连接到GNSS卫星上,以便将其与常规GNSS信号一起传输。能够实现设计GNSS或非GNSS(如LEO星座)信号,并避免设计模拟卫星、车辆动态和所有相关环境影响(大气、多径、干扰)的引擎的任务。

为什么选择我们?

GSG-8是一款先进的软件驱动的交钥匙模拟器

型号
RF输出
通道/搜星数量

支持星座


同时可输出频段
仿真迭代率
多实例
HiL延迟
杂散传输
谐波
最大相对速度
最大相对加速度
最大相对急动度
迭代率
功率精度
输出信号电平
伪距精度
某传统GNSS模拟器
1
1

GPS,北斗,Galileo, GLONASS


1
10Hz
N
>130ms
≤40 dBc
≤40 dBc
20000m/s
4g(无限制需扩展)
20m/s3
10Hz
+1.0 dB
-65至-160dBm
1mm
GSG-7
1
700
GPS,北斗,Galileo, GLONASS,QZSS,IRNSS/Navic
MAX
1000Hz
N
最低可至5ms
-65 dBc
<-50dBc
1,500,000 m/s
No limits
No limits
1000Hz
± 0.5dB
-80至-50dBm, 0.1dBm res.
±0.001m
GSG-8
1,2,3,4
800-1200
GPS,北斗,Galileo, GLONASS,QZSS,IRNSS/Navic
MAX
1000Hz
Y
最低可至5ms
< -45 dBc
< -45 dBc
1,500,000 m/s
No limits
No limits
1000Hz
± 0.5dB
-80至-50dBm, 0.1dBm res.
±0.001m

配套软件Skydel

Skydel-GNSS仿真模拟引擎为用户提供直观且功能强大的操作环境

直观且现代化的UI设计

Skydel具备直观且现代化的用户界面与易于使用的API,在一个软件内完成PNT领域仿真测试所需的95%的内容,大大简化了复杂任务的操作流程,支持GNSS仿真、IMU仿真、RTK仿真等功能,为用户提供了一个全面且高度集成的仿真平台,大幅度降低了工程师在仿真测试领域的学习成本,使得团队能够更快地部署测试方案,加速产品开发周期,而无需在工具熟悉和配置上投入不必要的大量时间。

卫星功率、轨道、偏移进行实时修改定制

Skydel允许用户可以对从卫星到传输环境再到接收终端的全面控制,可以根据需求选择仿真的星座、频点、卫星数量、功率大小、伪距大小,并可以实现对卫星位置、信号误差、传输消息与序列自定义,以实现自定义测试需要,提供了高度可定制化的卫星信号仿真环境,使用户能够从多个维度对整个卫星导航系统链路进行细致的控制和模拟。

自动化与编程控制

Skydel从硬件与软件层面全方位地为用户提供最大的灵活性与开放性。软件定义架构赋予了Skydel灵活的使用、互联和扩展能力。基于命令行的设计架构允许用户通过外部命令直接完成对GNSS模拟器的控制与使用,用软件编程的思路来构建硬件自动化。支持Python、Labview、C#、C++,允许用户直接对GNSS仿真引擎Skydel实现控制与操作,从而提高生产力。

接收机观测

Skydel支持实时接收器/待测件反馈,轻松监控NMEA数据并对DUT进行重新启动,同时查看模拟与接收器的情况,显示每颗卫星的接收器时间、位置、DOP、天空视图和C/No,并进行仿真器与接收器之间的偏差观测。通过其高度集成和灵活的仿真环境,极大地便利了卫星导航系统及其接收器的开发、测试和优化工作。

HIL与场景性能观测

Skydel支持高级硬件在环HIL仿真与观测,HIL延迟小于10ms甚至5ms ,内置诊断分析工具,可以进行实时性能测量,为系统和用户提供透明度,是市面上唯一一个具有内嵌视觉工具的仿真解决方案,帮助用户优化系统/测试并排查问题,测试GPU速度,分析HIL性能,分析自动化/代码状态,分析接收机性能偏差,分析系统性能。

应用广泛

德思特GNSS模拟器在各领域中确保设备和服务具有卓越的定位精度与稳定性

汽车硬件在环仿真

有效契合现有的GNSS接收机测试、HIL测试、RTK测试、干扰抵抗等测试场景

汽车硬件在环仿真

  • GNSS模拟与仿真功能全面强大
  • 同步提供IMU惯性组合导航测试能力
  • 多种RTK测试方法
  • 真实场景还原能力
  • 助力待测终端各层级开环/闭环仿真测试

了解更多

计量测试

对依赖精确时空信息的设备和系统的研发、生产和验证过程起关键作用

计量测试

  • 满足市场上几乎全部的GNSS测试与验证需求
  • 现代且直观的图形用户界面,简化了操作流程
  • 灵活性和自动化,能够快速配置模型并导入自定义测试案例

了解更多

RTK高精定位

允许在一台设备内完成本地RTK功能测试,提供高精度的位置信息,精确测量、定位和导航

RTK高精定位

  • 使用Skydel RTCM插件进行RTK测试
  • 使用两个GNSS接收机进行RTK测试
  • 实时DUT观测方法
  • RTK误差添加

了解更多

消费电子测试

精确复制真实的卫星信号,在实际应用中提供无缝的导航功能

消费电子测试

  • 精确地控制和调整GNSS信号参数
  • 不受天气、地理限制,能够在任何时间和地点进行测试
  • 确保设备在各种理想和极端条件下表现一致
  • 在安全环境中测试,保护数据安全

了解更多

导航芯片与终端测试

提供模拟真实道路和地理环境的平台,全面评估接收器的性能指标

导航芯片与终端测试

  • 精确地控制和调整GNSS信号参数
  • 不受天气、地理限制,能够在任何时间和地点进行测试
  • 确保设备在各种理想和极端条件下表现一致
  • 在安全环境中测试,保护数据安全

了解更多

无人机测试

精确地复制卫星信号,帮助研发团队在实验室环境下验证无人机的自主飞行控制系统

无人机测试

  • 轻松定制各种校准场景,创建标准化的自动化测试流程
  • 对从卫星到传输环境再到接收终端的全面场景控制
  • 提供了市场上大多数模拟器所不具备的多实例(MULTI)功能

了解更多

方案与套装

德思特GNSS模拟器提供定制化服务和软件支持,以满足不同用户的具体需求

德思特GNSS模拟器方案

GNSS

德思特智能网联汽车GNSS仿真测试方案

推出了完善与一体化的解决方案,能够有效的契合现有的GNSS接收机测试、HIL测试、RTK测试、干扰抵抗等测试场景。
GNSS

德思特高精度组合定位系统P-Box测试解决方案

为汽车V2X和自动驾驶应用中的高精融合定位P-Box模块的性能测试和评价提供了更加高效、可靠、灵活的测试平台与工具。
gnss2

德思特GNSS模拟器RTK高精定位方案

允许用户在一台设备内同时配置基准站与流动站,并进行RTK测试,提供高精度融合定位性能测试和评价能力。

德思特GNSS仿真套装

套装

TSGSGStarter

GNSS仿真测试入门
1星座1频段GNSS信号模拟输出能力
仿真高达700颗卫星
软件定义架构,具备灵活性和可扩展性

了解更多
套装

TSGSGB

汽车GNSS仿真测试基础套装
1星座1频段GNSS信号模拟输出能力
仿真高达700颗卫星
软件定义架构,具备灵活性和可扩展性
具备HIL API

了解更多
套装

TSGSGAD

汽车GNSS仿真测试高级套装
2星座2频段GNSS信号模拟输出能力
仿真高达1200颗卫星
软件定义架构,具备灵活性和可扩展性
具备HIL API,RTK测试,双实例输出

了解更多
套装

TSGSGPRO

汽车GNSS仿真测试大师套装
4星座3频段GNSS信号模拟输出能力
仿真高达1200颗卫星
软件定义架构,具备灵活性和可扩展性
具备HIL API,RTK测试,多(4)实例仿真输出,高级干扰模拟

了解更多

技术服务与资源

德思特提供丰富的课程资源及售后附加服务,驱动您的业务迈向卓越

技术服务

德思特作为电子测试测量领域的领先解决方案提供商,我们提供全方位的服务,包括培训服务,项目咨询与额外技术支持服务,检测、认证、校准服务,以及集成和二次开发服务。无论您的项目需求复杂与否,德思特都承诺以最具成本效益的方式助力您实现最高生产力。我们的专业服务体系旨在解决您的每一个挑战,驱动您的业务迈向卓越。

技术文章


Skydel 23.8新版本发布!GNSS模拟器完成首项实地路测项目


如何构建用于Skydel GNSS模拟仿真的SNMP代理方式?


Skydel GNSS仿真引擎助力多所高校实现GNSS仿真测试教育


浅谈现代GNSS模拟中的软件定义架构

课程资源

  • 熟练使用Skydel软件,提高项目和研究效率
  • 深入了解GNSS模拟仿真方法,准确模拟各种实际场景
  • 独立进行GNSS仿真开发测试,增强竞争力
  • 掌握GNSS模拟器二次开发与API,个性化定制工具,满足项目需求

如何实现软件定义的GNSS模拟/仿真?本期课程将为您带来GNSS模拟/仿真背景介绍和Skydel软件基本介绍与环境介绍。

如何实现软件定义的GNSS模拟/仿真?本期课程将为您带来Skydel软件内容介绍与演示及GNSS信号生成案例演示。

  • 软件定义的GNSS模拟器功能
  • 软件定义的GNSS模拟器优势
  • 新品应用
  • 发展与测试需求
  • GNSS仿真测试解决方案
  • 应用与发展趋势

谁在使用Skydel?

软件定义的GNSS模拟器为行业顶尖方案与服务提供商集成汽车HIL/C-V2X等高端测试方案

德思特GNSS仿真系列产品

德思特GNSS仿真系列提供GNSS模拟器及仿真软件等一系列GNSS交钥匙方案

GNSS仿真软件Skydel

主要特性

Skydel仿真引擎提供了GNSS模拟器的高端性能和软件定义架构的经济性和灵活性。包含丰富的功能集,支持高达1000个通道(搜星数量)支持高达1000个通道(搜星数量)具有1000 Hz模拟迭代率、用户定义脚本的远程控制以及软件定义的架构,提供了卓越的灵活性和可扩展性,支持多个射频通道与上千个仿真卫星通道,并支持进行高水平的集成与软件开发。

高性能GNSS模拟器GSG-7

主要特性

GSG-7是基于Skydel的定位、导航和定时测试解决方案。它以易于使用、一站式、小尺寸的方式提供最高标准的全球导航卫星系统(GNSS)信号测试。GSG-7具有高端的性能,1 kHz的模拟迭率,支持高达700个通道(搜星数量),并可模拟高动态实时同步信号和全视野卫星信号。支持多星座和多频率的GNSS模拟,可以通过编程来模拟所有当前和未来的GNSS信号。

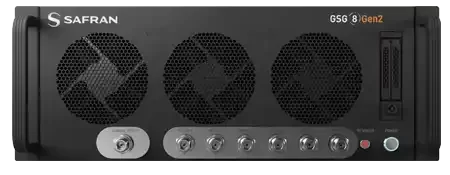

高端款GNSS模拟器GSG-8

主要特性

GSG-8是一款先进的软件驱动的交钥匙模拟器,支持多星座、多频率和数百个卫星信号,具有1kHz迭代率,是空间轨迹、自定义PNT信号、硬件在环和任何类型的全视图卫星模拟的优秀选择。通过GSG-8可以生成RF信号,以模拟接收器备在所设置的模拟参数下在现实世界中的反应。控制模拟过程中的各个参数,包括6自由度(DoF)接收器轨迹、多车辆模拟、多径信号、干扰以及大气干扰等。
