混频器
德思特TS-MX系列/德思特Signal Core系列
德思特TS-MX系列宽带高性能通用微波混频器，集成高达40GHz可编程LO发生器。可以通过USB端口进行供电，并具有前面板控制按钮和高清OLED显示屏，也可以通过USB或以太网通过提供的windows PC应用程序设置。便携式设计小巧的身形可轻松实现不同信号上变频或下变频需求

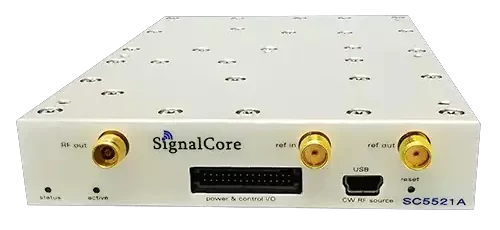

德思特SignalCore系列提供传统的多级和单级射频下变频器以及Direct IQ调制器和解调器，具有低相位噪声、高动态范围、宽带宽和连续调谐等特点。德思特SignalCore RF 下变频器结构紧凑，机械坚固耐用。应用包括各种测试和测量应用，例如频谱监测、信号情报、ATE和软件定义无线电。所有产品均提供图形用户界面、驱动程序和API，便于编程控制。
产品简介
产品系列概览
核心特性
高集成度LO源
许多型号内置集成可编程低噪声LO（本振），无需外部信号源，简化测试设置，提高频率稳定性和相噪性能。
超宽频带覆盖
产品系列可支持高达41 GHz的射频频率，IF频率范围最大可达18 GHz，满足最新的5G毫米波、雷达和卫星通信测试需求。
灵活的控制与接口
支持USB和以太网 远程自动化控制，提供直观的Windows PC应用程序和丰富的API/驱动程序（支持 Python, C#, Labview 等）。
产品选型与技术规格

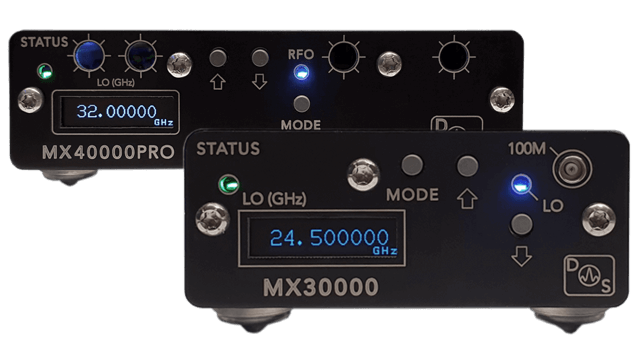

TS-MX系列
型号 | 集成LO频率范围 | 中频频率范围 | 射频频率范围 | P1dB | 混频模式 | 参考频率 | USB |
|---|---|---|---|---|---|---|---|
TS-MX3000L | 35-3000MHz | 5-1500MHz | 50-3500MHz | +5dBm | 上\下变频 | ±2.5PPM 10MHz TCXO | 标配 |
TS-MX6000C | 1.0–6.0GHz | 1-2000MHz | 1.5-6.0GHz | 1 dBm | 上\下变频 | ±2.5ppmL0参考频率，可编程 | 标配 |
TS-MX6000PRO | 1.7–7GHz | 1-2000MHz | 1.7-8GHz | 3 dBm | 上\下变频 | 10MHz | 标配 |
TS-MX12000 | 5GHz - 14GH | 5MHz - 6GHz | 5GHz - 14GHz | +10 dBm | 上\下变频 | ±280PPB10 MHz TCXO和100MHz VCXO | 标配 |
TS-MX20000 | 10 - 22GHz | 10-6000MHz | 10 - 22GHz | +11 dBm | 上\下变频 | ±280PPB10 MHz TCXO和100MHz VCXO | 标配 |
TS-MX30000PRO | 18 - 30GHz | 10 - 8000MHz | 14 - 30GHz | +10dBm | 上\下变频 | ±10 PPB OCXO 10MHz | 标配 |
TS-MX40000PRO | 25 - 40GHz | 10 - 18000MHz | 18 - 41GHz | +10dBm | 上\下变频 | ±10PPB 10MHz 高稳定性 OCXO100MHz 低噪声 VCXO | 标配 |
Signal Core系列
上变频器产品型号 | 射频范围 | 中频范围 | 内部本振 | 转换类型 | 中频带宽 | 接口 |
|---|---|---|---|---|---|---|
TS-SC5404A TS-SC5406B | 1MHz - 3.9GHz | 70MHz | ✓ | 多级 | 20MHz | PXIe USB-SPI-RS232 |
| TS-SC5407A TS-SC5408A | 100kHz - 6GHz | 25MHz - 450MHz | ✓ | 多级 | 40/80,160,320MHz | PXIe USB-SPI-RS232 |
TS-SC5412A TS-SC5413A | 400MHz - 6GHz | DC-160MHz | X | 单级IQ | N/A | PXIe USB-SPI-RS232 |
下变频器产品型号 | 射频范围 | 中频范围 | 内部本振 | 转换类型 | 中频带宽 | 接口 |
|---|---|---|---|---|---|---|
TS-SC5305A TS-SC5306B | 1MHz - 3.9GHz | 70MHz | ✓ | 多级 | 20MHz | PXIe USB-SPI-RS232 |
TS-SC5307A TS-SC5308A | 100kHz - 6GHz | 25MHz - 450MHz | ✓ | 多级 | 40/80,160.320MHz | PXIe USB-SPI-RS232 |
TS-SC5309A TS-SC5310A | 100kHz-2.5GHz | 5MHz-100MHz | ✓ | 多级 | 20/40MHz | PXI/PXIe USB-SPI-RS232 |
TS-SC5312A TS-SC5313A | 400MHz-6GHz | DC-160MHz | X | 单级IQ | N/A | PXIe USB-SPI-RS232 |
TS-SC5317A TS-SC5318A | 6GHz-26.5GHz | 50MHz-3000MHz | ✓ | 单级 | 2000MHz | PXIe USB-SPI-RS232 |
TS-SC5319A TS-SC5320A | 20GHz-40GHz | 150MHz-4500MHz | ✓ | 单级 | 2000MHz | PXIe USB-SPI-RS232 |
德思特混频器特点
德思特USB可编程混频器是具有集成可编程低噪声LO的紧凑型通用高性能微波混频器，可以通过前面板控制装置或通过USB或以太网提供的Windows PC应用程序进行设置非常适合对宽带信号进行上变频或下变频。
- 高级微波级金色SMA连接器
- 可调LO功率
- 标准Micro-USB电源输入和虚拟COM端口接口
- 清晰明亮的OLED正面用户显示屏
- 带音频反馈的前部控制按钮
- 远程自动化可编程控制
- 紧凑型铝制外壳
- 内部参考频率
深度应用与解决方案
卫星通信：高频信号的上/下变频链路
- 生成高清上行链路： 采用上变频混频器（如德思特TS-MX40000PRO）将较低频率的L波段中频信号，一步到位地搬移到Ka/Ku波段等极高频卫星上行频段（如 26-40GHz） 。
- 捕获微弱下行信号： 地面站利用低噪声下变频器（LNB）将远距离传输而来的微弱高频卫星信号（如12GHz）下变频至L波段等中频，有效补偿信号衰减，并保证信噪比 。
MIMO/无线通信测试
雷达系统：变频实现高分辨率、精准测速与架构复用
测试与测量仪器
产品套装
5G毫米波收发测试套装
TSMMTRKIT01
包含混频器\手持式频谱分析仪、喇叭天线等核心组件，用于快速建立毫米波信号的生成与采集链路。
16通道射频混频系统
TS12000Q
专为多通道应用（如大型 MIMO 系统）设计的混频器系统集成方案。
毫米波双通道混频器
TS30000D
针对高频双通道测试场景的高效解决方案。
软件支持

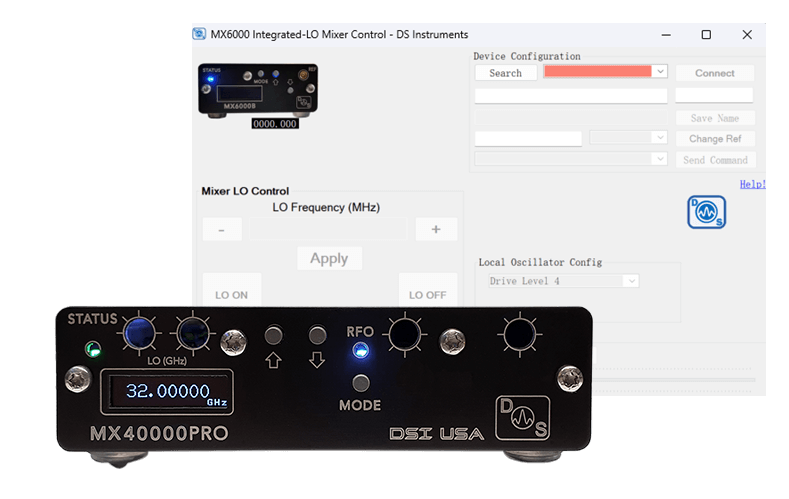

易于使用的上位机软件
- 无驱动程序的USB HID兼容设备
- 可以从直观的Windows图形用户界面、以太网网页或Windows™和Linux™API库进行操作
- 支持Python™、C#、C++、matlab™、Java™、Labview™和许多其他编程风格
