ps级脉冲发生器
TS-PG1000系列

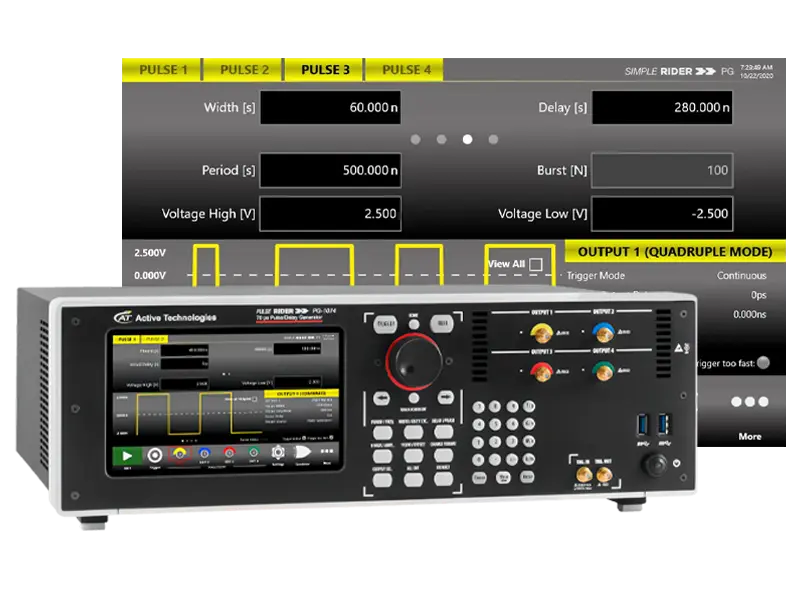

德思特ps级脉冲发生器TS-PG1000系列包括一组快速上升时间脉冲发生器,通过最易于使用的触摸屏显示界面(SimpleRider™)提供优质的信号完整性,只需几次屏幕触摸即可创建脉冲。信号输出电压可在±5 V窗口内调节,最大电压为5 Vpp,边沿速率为70 ps。强大的架构提供了生成具有完全独立的定时参数的高级脉冲序列的可能性,例如双脉冲或四脉冲。德思特脉冲发生器的最大重复率为800 MHz,最小脉冲宽度为300 ps@5 V。
![ps级脉冲发生器](https://www.tesight.com/wp-content/uploads/2023/12/pg1000.webp)
适合您测试的高性能脉冲
无论是生成复杂的脉冲串、一系列雷达脉冲、用于高级研究的脉冲、激光和光学实验以及半导体测试,TS-PG1000都是您复杂测试和尖端应用的理想合作伙伴。 其创新的硬件架构提供了产生多个脉冲序列的可能性,如:单脉冲,双脉冲,三脉冲或者四脉冲。
![ps级脉冲发生器](https://www.tesight.com/wp-content/uploads/2023/12/pg1000-圆形.webp)
- 多达4通道
- <70 ps上升/下降时间(20%-80%)
- 输出电平可调范围为10 mVpp至5 Vpp
- 可调基线偏移±2.5 V
- 每通道最大重复率800 MHz
- 脉冲宽度从300 ps至>1 s
- 宽度分辨率10 ps
- 连续、单次、突发、门控、外部触发模式
- 触发输出抖动<35 ps RMS
- 外部时钟输入和时钟输出,方便同步
Simple Rider脉冲触摸用户界面
让现代脉冲和波形发生器的所有功能触手可及
- 触摸屏显示器和软键盘
- 使用SimpleRider UI轻松创建波形和脉冲
Simple Rider UI专为触摸而设计,其开发目的是让现代脉冲和波形发生器的所有功能触手可及。所有仪器控制和参数均通过直观的用户界面访问,让人想起平板电脑和现代智能手机的简单性:工程师和科学家可以使用触摸功能,只需几次触摸即可创建单个或多个脉冲(双脉冲、三脉冲和四脉冲模式)。
![PulseScreen01](https://www.tesight.com/wp-content/uploads/2023/12/PulseScreen01.webp)
![PulseScreen02](https://www.tesight.com/wp-content/uploads/2023/12/PulseScreen02.webp)
选择适合您的任意波形发生器
型号 | 通道数 | 上升/下降时间 (20%-80%) | 输出电压 | 基线偏移 | 脉冲宽度 |
---|---|---|---|---|---|
TS-PG1072 | 2通道 | <70 ps固定 | -5 Vpp | ±2.5 V Adj | 300 ps to >1 s |
TS-PG1074 | 4通道 | <70 ps固定 | 10 mVpp-5 Vpp | ±2.5 V Adj | 300 ps to >1 s |
应用广泛
多脉冲

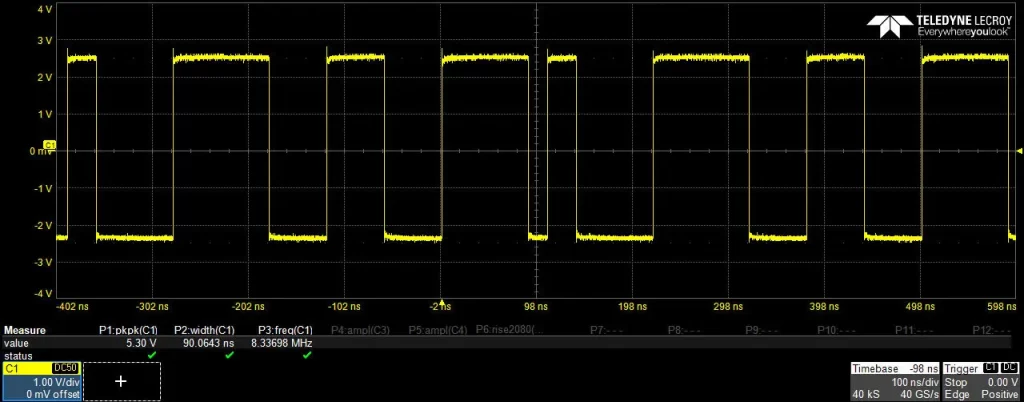

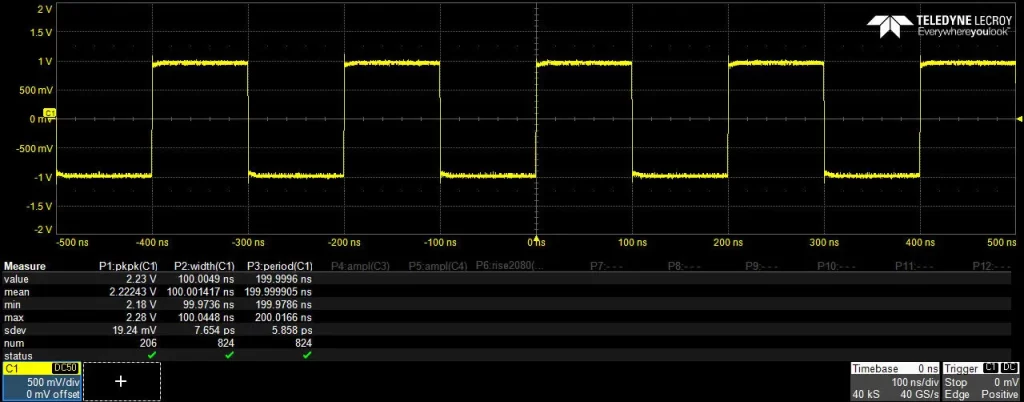

您可以将多个脉冲组合在一起以获得双脉冲、三脉冲和四脉冲,这在半导体测试、雷达设计和激光/光学实验中非常有用。使用此功能,您可以创建频率高达800 MHz的类时钟信号。
![PG1000-00003_Web](https://www.tesight.com/wp-content/uploads/2023/12/PG1000-00003_Web-1024x402.webp)
![PG1000-00004_Web](https://www.tesight.com/wp-content/uploads/2023/12/PG1000-00004_Web-1024x402.webp)
主要特性
触发输入和模拟输出之间的最小延迟
频率高达800 MHz
半导体测试、雷达、激光雷达和激光应用
雷达设计与测试

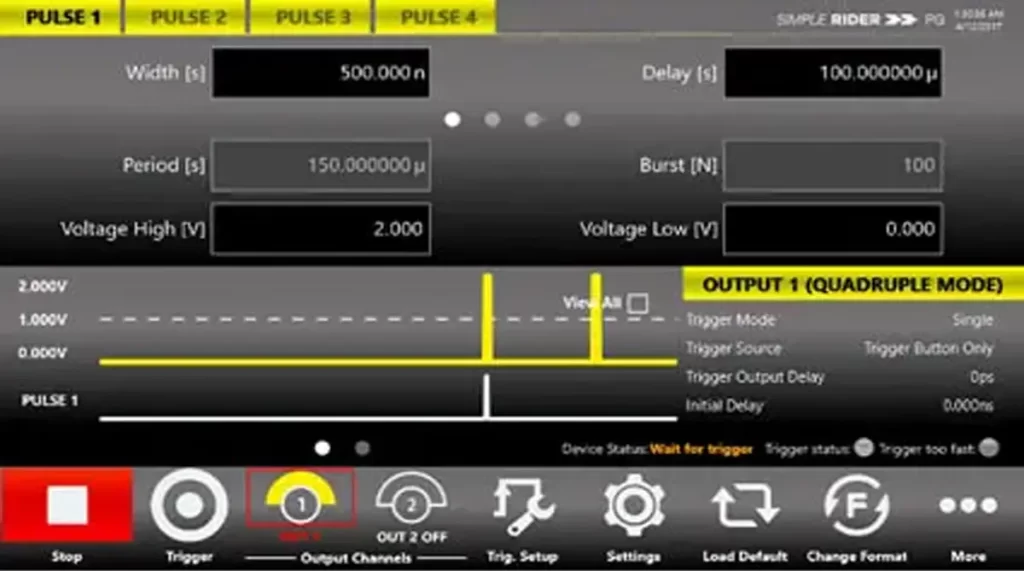

TS-PG1000系列脉冲发生器允许使用图形界面和触摸屏显示器轻松创建具有不同脉冲宽度、重复率和幅度的脉冲。采用该解决方案,可以节省开发脉冲系统的时间,并将精力集中在雷达设计和测试目标上。
主要特性
易于使用的Simple Rider用户界面
简化巡演雷达设计和测试
一次雷达和二次雷达脉冲生成和多目标模拟
![PG1000_Radar02_Web](https://www.tesight.com/wp-content/uploads/2023/12/PG1000_Radar02_Web-1024x571.webp)
![pg1000 radar](https://www.tesight.com/wp-content/uploads/2023/12/pg1000-radar-1024x571.webp)
半导体
应用于非易失性RAM的新技术每天都需要更快的脉冲:德思特脉冲发生器的转换时间低于70 ps,幅度高达5 Vpp,时间分辨率为10 ps,垂直分辨率为10 mV,是满足这些要求的完美选择。开发现代MOSFET晶体管,面临的挑战是使用高K材料作为MOS电容器的电介质,这具有减少通过隔离器的漏电流的优点,但同时也由于电荷捕获而引起一些问题。短脉冲和慢脉冲测试是研究这类问题的基本。TS-PG1000系列脉冲发生器提供70 ps以下的快速边缘,±2.5 V的基线偏移和300 ps至1 s的脉冲宽度,因此它是产生短脉冲和慢脉冲测试脉冲的理想仪器。
![PG1000 radar1](https://www.tesight.com/wp-content/uploads/2023/12/PG1000-radar1-1024x572.webp)
![PG1000_Semiconductor01_Web](https://www.tesight.com/wp-content/uploads/2023/12/PG1000_Semiconductor01_Web-1024x572.webp)
主要特性
非易失性存储单元表征
MOSFET测试
短脉冲、慢脉冲和窄脉冲测试
电光调制器

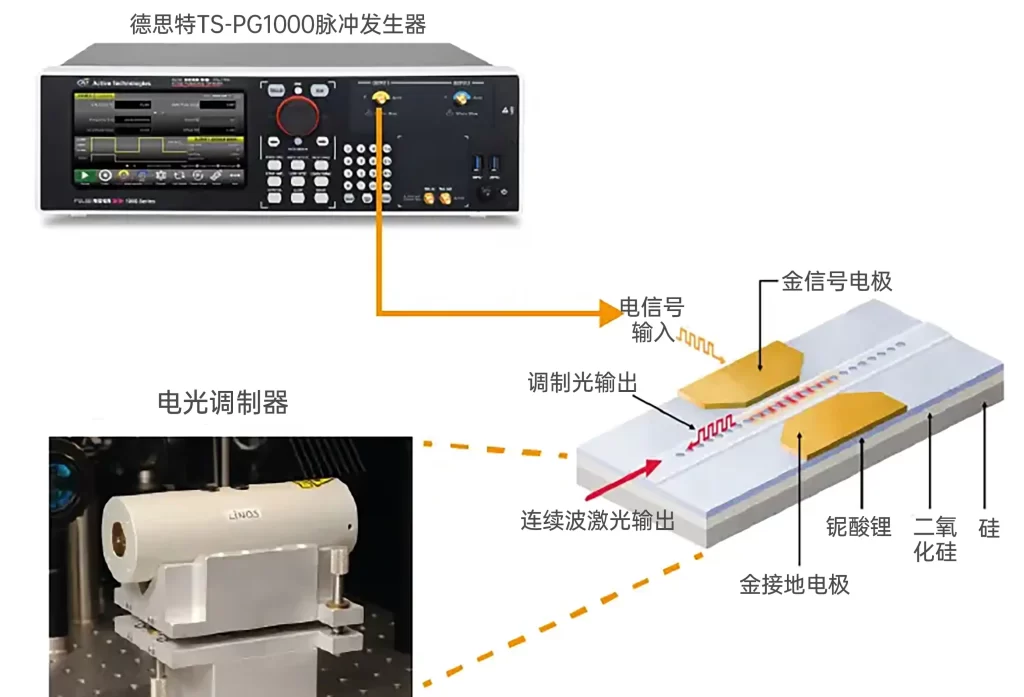

电光调制器(EOM)是一种可用于通过电控制信号控制光的功率(强度调制器)、相位(相位调制器)或偏振的设备。使用与EOM良好匹配且适合特定应用的电子驱动器非常重要。例如,不同种类的EOM需要不同的驱动电压。TS-PG1000系列脉冲发生器允许设计和测试通常需要更高电压和更窄脉冲作为控制信号的新型电光调制器。TS-PG1000可以提供5 Vpp的脉冲幅度以及300 ps的极窄脉冲和800 MHz的高重复率。
主要特性
电光调制器电子驱动器
多仪器同步
![](https://www.tesight.com/wp-content/uploads/2023/12/电光调制器-1024x697.webp)
高级研究

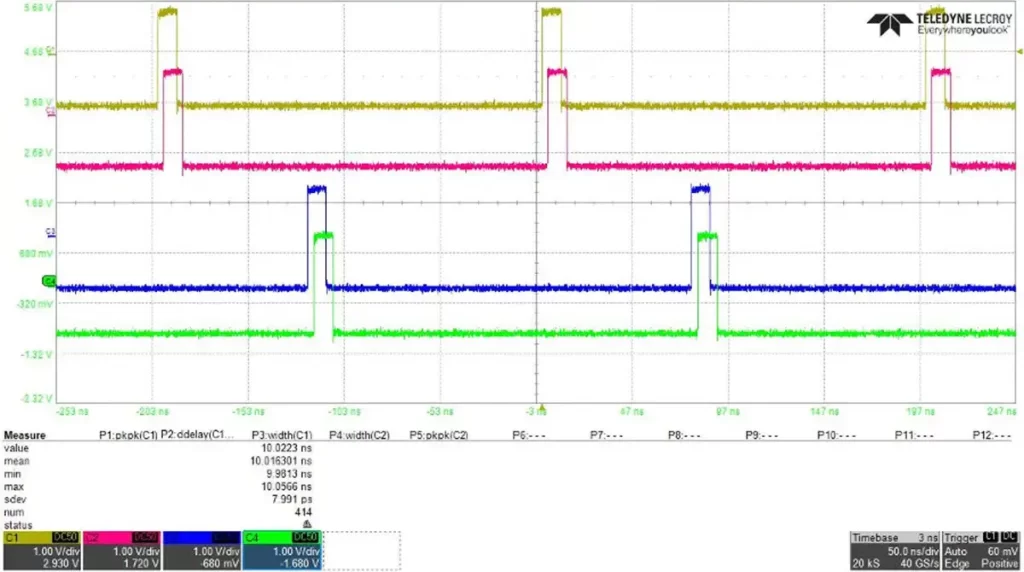

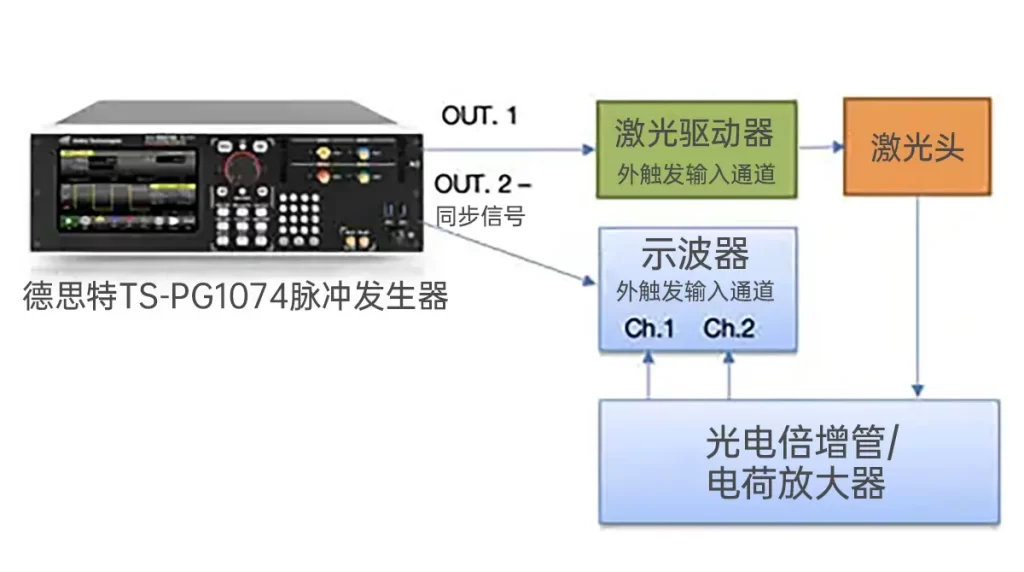

在大型物理实验中,光电倍增管是最基本的,因为它们可以将光子转换成电荷,而电荷可以被采集系统接收,从而可以探测光子。使用TS-PG1000系列脉冲发生器,可以产生不同宽度、周期和幅度的脉冲,用作激光驱动信号。速调管是一种特殊的线性束真空管,可用于多种应用,例如在用于大型物理实验的对撞机中,它的目的是产生将要碰撞的粒子。与激光应用一样,需要生成使能信号来驱动速调管。TS-PG1000系列脉冲发生器提供现成的解决方案,可使用图形界面和触摸屏显示器轻松控制和修改速调管使能信号参数。
![高级研究1](https://www.tesight.com/wp-content/uploads/2023/12/高级研究1-1024x572.webp)
![高级研究2](https://www.tesight.com/wp-content/uploads/2023/12/高级研究2-1024x572.webp)
![高级研究](https://www.tesight.com/wp-content/uploads/2023/12/高级研究-1024x572.webp)
