FPGA I/O板卡

FPGA I/O板卡

德思特FPGA I/O板卡，数字和混合信号应用

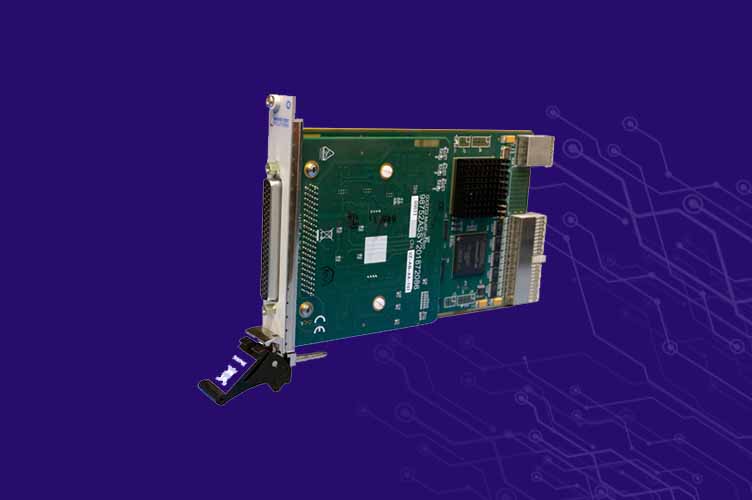

德思特可编程3U PXI FPGA板卡，适用于各种数字和混合信号应用。 德思特FPGA I/O板卡利用Altera FPGA并结合了基板/扩展板架构，使用户能够灵活地为特定应用创建高性能、定制的数字和混合信号仪器，而无需使用外部接口卡。

产品目录

所有PXIe总线资源

FPGA可访问

4个时钟同步PPL

FPGA支持

3U

配套尺寸

FPGA I/O板卡编程和软件

用户可配置的板载Altera Cyclone III FPGA设备

  • FPGA可以访问所有的PXI总线资源
  • 模拟数字信号混合
  • 子母卡搭配
  • 用户可编程PXI卡

FPGA I/O板卡配有GX FPGA库，软件包包含一个虚拟仪器面板、Windows 32/64-bit DLL和文档。虚拟面板通过一个显示仪器当前设置和状态的窗口对仪器进行交互式编程和控制。此外，提供可用于访问ATEasy，LabView，LabView/Real-Time，C/C++，Microsoft Visual Basic®，Delphi，和Pasca等编程工具和语言的接口文件。在线帮助文档和PDF用户手册提供了对板卡安装、使用和编程的说明和指导。

FPGA I/O板卡

应用广泛

应用

半导体产线控制器

Semiconductor Line Controller

应用

自动测试设备（ATE）

Automatic Test Equipment

应用

半导体高速数据通信

Semiconductor Data Communication

应用

定制接口仿真

Customized Interface Emulation

应用

混合信号测试

Mixed Signal Testing

应用

工厂自动化

Factory Automatic

选择最适合您的FPGA I/O板卡

FPGA I/O

TS-GX3788

· 带数字和模拟输入/输出的用户可配置FPGA
· 96个数字输入/输出
· 8个16位差分、250 KS/sA/D输入
· 模块软件与Altera配置文件完全兼容
· 内置DMA控制器
· 8 MB板载SSRAM

FPGA I/O

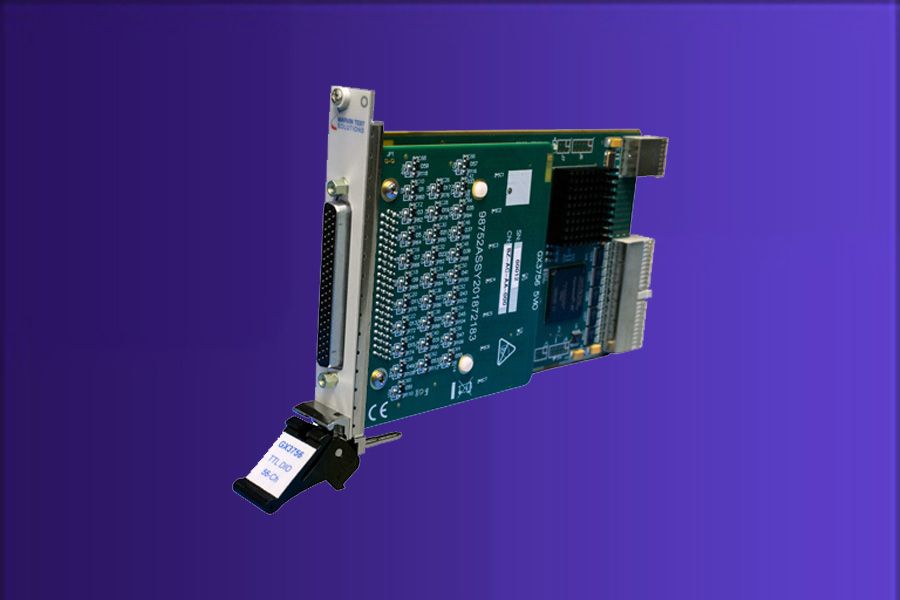

TS-GX3756系列

· 56个通道TTL数字输入/输出卡
· 加固/扩展温度选项
· 兼容PXI混合插槽
· 数字I/O信号与5 V逻辑兼容
· 每个I/O通道都可以通过读/写寄存器命令访问
· 10个连接器ID位

FPGA I/O

TS-GX3748系列

· 48个阈值比较器
· 48个通道中任意三个通道的时间戳功能
· 16个通道的可编程窗口阈值比较器
· 32个通道的可编程电平阈值电平
· 0至50伏特输入电压范围
· 3个数字转换器通道

FPGA I/O

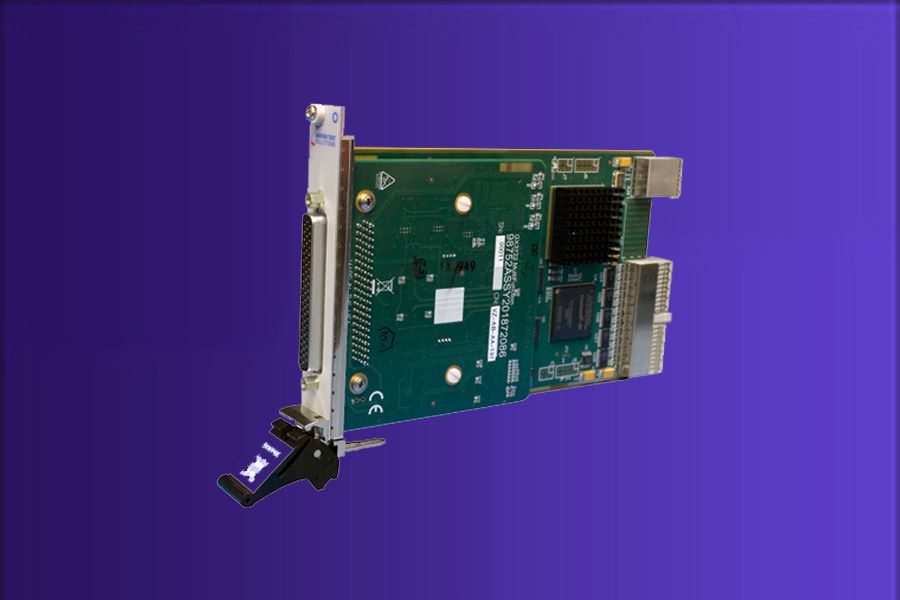

TS-GX3722系列

· 多功能模拟和数字I/O功能
· 4通道可编程方波发生器
· 4通道时间间隔计数器
· 2通道函数发生器
· 2通道数字化仪
· 4个差分TTL I/O

FPGA I/O

TS-GX3702

· 用户可配置板载Altera Stratix III FPGA
· 无需专用FPGA设计工具
· 与Altera基于网络的免费QuartusII设计工具兼容
· 为用户特定应用提供160个数字I/O信号
· 700MHz数字I/O时钟速率
· 与NI PXI7811R/7813 RFPGA的I/O兼容

FPGA I/O

TS-GX3700

· 用户可配置板载Altera Stratix III FPGA
· 无需专用FPGA设计工具
· 与Altera基于网络的免费QuartusII设计工具兼容
· 为用户特定应用提供160个数字I/O信号
· 700MHz数字I/O时钟速率
· 支持用户自定义接口扩展板

FPGA I/O

TS-GX3700e

· 用户可配置板载Altera Stratix IIIFPGA
· 无需专用FPGA设计工具
· 为用户特定应用提供160个数字I/O信号
· x4 PXIExpress接口和集成DMA控制器支持超过800 MB/s的数据流速率
· 700 MHz数字I/O时钟速率

FPGA I/O

TS-GX3640

· 20个输出和20个输入ECL通道
· 通过软件前面板或API进行读/写控制
· 每个ECL输入/输出信号的终端可配置
· 与MECL 10KTM逻辑完全兼容
· 可配置端接电压-2 V或-5. 2V
· 兼容PXI混合插槽

FPGA I/O

TS-GX3611

· 带有80个LVDS通道的FPGA PXI卡
· 支持高达400 Mb/s的数据传输速率
· 通过软件前面板或API进行读/写控制
· 可按引脚配置方向
· 带80通道LVDS缓冲器模块
· 兼容PXI混合插槽

FPGA I/O

TS-GX3610

· 带有80个mLVDS通道的FPGA PXI卡
· 最大数据传输速率为200 Mb/s
· 通过软件前面板或API进行读/写控制
· 可按引脚配置方向
· 兼容PXI混合插槽

FPGA I/O

TS-GX3609

· 带有80通道差分TTL缓冲器的PXI FPGA卡
· 通过软件前面板或API进行读/写控制
· 可按引脚配置方向控制
· 兼容PXI混合插槽
· 带80TTL差分通道模块

FPGA I/O

TS-GX3601系列

· 带80通道TTL缓冲模块
· 用户可编程PXI卡
· 通过软件前面板或API进行读/写控制
· 可按引脚配置方向
· 3U PXI FPGA 卡

FPGA I/O

TS-GX3500

· 用户可配置板载Altera Cyclone III FPGA器件
· 模块软件与Altera对象文件完全兼容
· 无需专用FPGA设计工具
· 与Altera基于网络的免费Quartus II设计工具兼容
· 提供160个数字I/O信号以支持应用
· 支持标准和定制扩展板

获取更多FPGA I/O板卡产品信息
