GNSS模拟器
德思特智能网联汽车GNSS仿真测试方案
德思特GNSS模拟器RTK高精定位方案
答复：
1、硬件上：
传统的GNSS模拟器是需要配置专有硬件的，功能比较单一；软件定义的GNSS模拟器是可以支持Ettus N310
Ettus X300/X310 or NI USRP-294xR/295XR，Dektec DAT-2115B；如果有这几种SDR可以只用购买软件
2、消耗功率上：
传统GNSS模拟器消耗的功率大，产生信号的质量不好，有噪声；但软件定义的GNSS模拟器消耗功率小，并且信号质量较好
3、创建欺骗干扰以及IQ数据上：
传统GNSS模拟器需要软件+额外硬件，软件定义GNSS模拟器只需要用软件就可以创建干扰欺骗和IQ数据
4、架构上：
传统的GNSS模拟器是用芯片（FPGA）加硬件方式创建信号，非常的依靠硬件；软件定义GNSS模拟器是依靠GPU的计算能力进行，通过SDR产生信号。
5、软件界面：
传统GNSS模拟器软件界面很多长菜单，界面非常复杂；软件定义的菜单清晰，很容易创建场景。
答复：GNSS模拟器并不能简单认为是对空中某颗卫星的模拟，实际上每一次模拟都已经预先成为了一个场景，比如一个点，一条轨迹等，因此他输出给接收机的实际上就是一个多星的系统数据，接收机解算出来就是用户自行设置的地理位置，坐标。简单理解，这类似是一个镜像的过程：
GNSS模拟器：虚拟的地理位置与时间→ RF数据
接收机：RF数据 → 接收机算法解算出设置的虚拟地址与时间
若采用多台接收机，那么这几台接收机将会收到一致的信息，即使距离不一致，信号强度也是等比降低的，并不会产生差分关系。因此，每一个接收端都必须单独接一个输出端口，且最好通过传导测试。
答复：1、GNSS测试方法主要有三种：①Live-Sky，从真实天空中通过天线获取实时信号连接到被测设备。 ②RF Record and Playback，射频信号的录制和回放，通过录制设备去采集GNSS信号再通过回放设备还原。③Simulation，通过GNSS模拟器来模拟。
2、像比亚迪这类公司之前应该大部分都是通过方法②RF Record and Playback来进行测试。在与客户沟通过程中我们只需与客户明确：如果客户确实在寻找射频录制和回放设备，只需告知我们不这样做，然后讨论模拟的优势。同样重要的是要注意模拟和射频录制/回放是互补的产品，也都是完整的T&S测试策略的一部分。
3、通过GNSS模拟器进行模拟测试的优势：可重复测试，可控环境条件，可任意时间任意地点，可模拟真实信号，可模拟未来的信号，未来事件。虽然RF录制回放提供了可重复的测试，但在测试接收机方面用处有限。它本身不允许动态修改场景。它提供了低保真度，受录制接收器的限制(与16位模拟器相比，它可能只有1位、2位或4位精度)，需要大量内存(GBs量级)，以及高性能的配套PC。
答复：定位、导航与授时(PNT)全仿真。包括：
- 控制所有GNSS卫星(过去、现在或未来)；
- 所有星座(即GPS、GLONASS、伽利略、北斗……)；
- 所有频率(即L1, L2, L5…)；
- 增强技术(即SBAS)和矫正服务(即RTK)；
- 控制大气条件干扰，欺骗和干扰注入错误，问题，多路径/回声和控制信号；
- 测试所有车辆类型(航空航天，卫星，无人机，汽车，固定…)
答复：
硬件在环（HIL）仿真是一种用于测试导航系统的技术，其中测试前并不知道车辆轨迹。在这种情况下，车辆轨迹被实时馈送到GNSS模拟器。HIL可用于复杂实时系统的开发和测试，如卫星控制系统、军事战术导弹、飞机飞行控制和汽车系统。
德思特提供的Safran GNSS模拟器的HIL设置允许用户实时发送真实的车辆轨迹，并生成相应的GNSS射频信号。
图中描绘了一个闭环，其中真实位置传输到系统中，自动驾驶仪应用命令实时影响车辆轨迹。系统中的HIL模拟器和德思特提供的Safran Skydel GNSS模拟器造成的附加延迟必须足够小，来保障不会对自动驾驶仪和GNSS接收器性能的测试和测量产生负面影响。
答复：
答复：
您可能想要使用 Skydel API 的原因有多种。
在模拟运行时对其进行更多控制，例如：
● 在仿真过程中改变伪距偏移值；
● 在模拟过程中改变干扰功率；
● 在模拟过程中改变卫星的功率；
● 更频繁地更改下行链路数据。
将 Skydel 作为自动化测试系统的一部分进行控制
● 使用 API 时无需与 Skydel 进行人工交互
Skydel提供开放的API，支持在C#，C++，Python环境下的调用与编程。Skydel 是围绕命令设计模式构建的，这意味着所有操作（来自 GUI 或远程控制）都使用命令发送到引擎。引擎处理命令的方式完全相同，无论它们来自 GUI 还是远程程序。如果您的模拟通过 GUI 工作，则通过 API 的工作方式完全相同。因此，只要您的软件可以调用脚本或程序，即可接入。
如有问题可咨询德思特技术工程师。
答复：
a) Skydel HIL 客户端（Skydel HIL Client）是一个提供简单 API 的库。强烈建议使用此库，不要尝试与Skydel重新实现通信协议。Skydel HIL 客户端需要以太网连接，并且对大多数命令混合使用 TCP/IP，对真实位置数据使用 UDP。Skydel HIL 客户端增加了延迟，延迟主要由以太网连接定义。在本文档中，HIL 仿真器 和 Skydel HIL 客户端 的 组合 有时 称为 HIL 客户端。
b) 支持C#，C++，Python环境下的编程调用，并没有特殊软件与平台的限制。
答复：HIL process : Skydel GNSS 模拟器实时接收真实的车辆轨迹，并通过向 SDR 发送 IQ 文件，相应地生成 GNSS RF 信号。 GNSS 接收器跟踪信号并计算其位置。该位置被发送到导航系统，例如本例中的自动驾驶仪。 自动驾驶仪分析位置并发送命令以纠正车辆轨迹。 这些命令由 HIL 模拟器处理，该模拟器模拟此类命令对真实位置的影响。HIL模拟器提供真实位置給GNSS模拟器，即：时间、位置（经纬高）、速度、姿态、角速度等。
答复：使用德思特提供的Safran Skydel时检查HIL模拟性能水平的最佳方法是使用性能图和HIL图，这些都是功能强大的可视化工具，旨在帮助用户验证HIL解决方案是否完全按照预期工作。
答复：
要将德思特提供的Safran Skydel模拟器集成到HIL环境中，需要以下要素：
● 分布式时钟参考：以确保HIL模拟器上的操作系统和德思特提供的Safran Skydel模拟器使用PPS和10MHz在数百微秒内紧密同步；
● Linux操作系统：对于实时应用程序，建议在Windows上使用Linux，Linux应配置为使用精确时间协议（PTP）将时钟与分布式时钟同步；
● 德思特提供的Safran Skydel HIL客户端：这是一个提供简单API的库，德思特提供的Safran Skydel HIL客户端需要以太网连接，大多数命令使用TCP/IP，真实位置数据使用UDP；
● 德思特提供的Safran GSG-8或类似的自定义硬件来运行Skydel，德思特提供的Safran GSG-8预先配置了Linux以获得最佳性能。
答复：
SKY-HIL 许可证提供对车辆轨迹配置中 HIL 轨迹的访问。 在这种模式下，整个轨迹不会预先输入Skydel，而是在模拟运行时提供每个点。即使您没有 SKY-HIL 许可证，也可以使用 Skydel Client Lib：https://orolia.com/manuals/skydel/index.html#_time_reference
简单理解就是：您能够通过其他系统实时给到地理位置，速度给信息给我们设备，我们设备实时转化成RF信号，而不再是提前预设轨迹
答复：
a) Skydel的GUI中支持HIL的延迟与抖动计算与显示，可以进行显示与分析，并辅助客户进行最佳性能校准，详情请查看延迟部分：https://orolia.com/manuals/skydel/#_latency
b) Skydel HIL图支持性能仿真可视化，并可生成相应日志文件。关于是否支持API方式重新绘制在其他软件中
答复：德思特提供的Safran Skydel使用先进的技术来利用CPU和GPU的处理能力，其成本仅仅是几毫秒的小延迟，称为引擎延迟。另一个延迟来自HIL模拟器发送接收器轨迹样本的速率和网络延迟本身，推荐HIL模拟器在单独的计算机上运行，为了补偿累积的延迟源，Skydel的经验法则是在未来使用时间偏移进行外推，时间偏移是引擎延迟、HIL采样间隔和网络延迟的总和，由Skydel中的Tjoin参数表示，并由用户进行配置。
答复：硬件主机3年质保；
选件有效期限为1年（即1年软件许可支持，包括软件更新、bug修复和新的增强功能）；
免费访问Skydel在线学习论坛(learn.orolia.com)。这3条在与客户沟通的时候一定要都提到，这些都是帮助你取胜的竞争优势。
答复：实际上您购买GSG-8时，Skydel就已经免费附赠在设备内了，可以直接通过该方式进行控制。如果您这边确实需要采用其他设备访问和控制GSG 8，可以通过远程控制命令完成的。同时GUI界面也可以实时显示API的传输状态，用于进行实时编程与开发的观察与监控
任意波形发生器

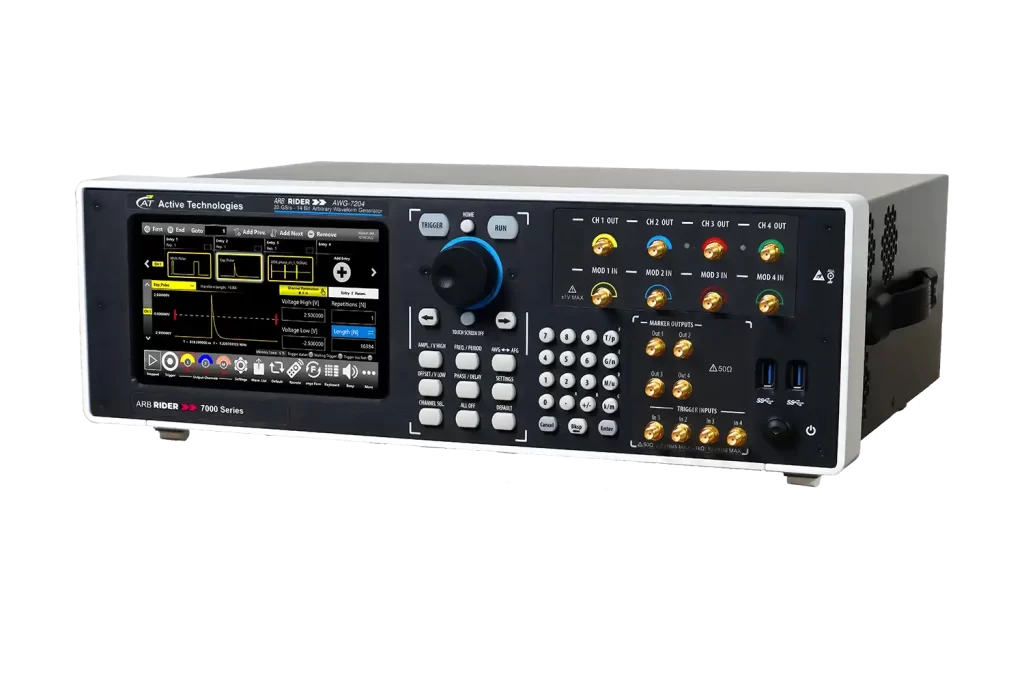

高达17GS/s任意波形发生器相关问题：
答复：按照边沿时间计算信号带宽的话，70ps换算过来大概5G带宽，可以选择10G或20G的射频线缆，一般同轴线缆都可以覆盖这个范围了，并不是越高越好。
答复：可以的。我们AWG本身就自带一个电脑主机，可以直接导入txt, matlab文件，然后输出预设的波形。
答复：对于AWG-1102/1104，控制软件是直接位于上位机的，通过USB线直接连接AWG硬件进行控制。
对于其他系列，设备上有内置触控屏运行Windows系统，既可以直接控制输出，也可以通过以太网连接到设备，然后通过VXI-11 (LAN) 协议发送SCPI指令进行控制。推荐使用NI-VISA框架进行控制，也可以考虑其他VXI-11第三方库。
此外也可以考虑连接以太网后，通过远程桌面形式实现远程控制。
答复：这个相当于我们输出设置的时候，设置四个脉冲，然后做或运算，单个通道输出一个脉冲信号.
答复：我们脉冲发生器性能非常强大。我们脉冲频率范围更宽达到800Mhz (Keysight 330MHz)， 分辨率更高，最小脉宽远远小于keysight 81160A。（可以给客户发以下的竞品分析表）
答复：在相同的采样率下，标准偏差< 35ps, 平均偏差< 300 ps。
答复：可以。这里我们两个通道共用一个时基，通道输出参考相同触发器。这意味着输出通道将共享相同的触发模式，但它们可以具有不同的周期、宽度和延迟。
答复：不可以。这个边沿转换时间是硬件固定的，无法调整。但是我们的AWG任意波形发生器可以编辑波形输出，调整边沿转换时间.
答复：Initial Delay和Phase都会影响脉冲到来前的延迟，它们的区别在于：Initial Delay只有在启动后第一个周期前带来延迟，而Phase会影响每个周期内部正脉冲的位置。
答复：
只有1104 和 1104D 型号具有扩展总线接口。使用配套的同步线缆，最多可以扩展连接8台4通道的AWG，实现32通道的同步输出，每台任意波形发生器有一个同步触发器。
使用扩展总线连接需进行以下操作:
1）为连接多台 AwgStudio 1104或1104D，需要使用扩展总线连接 AwgStudio，
2）使用 USB 连接器或 HUB 连接器将所有 AwgStudio 连接到同一 PC.
3）确保所有的 AwgStudio 被操作系统正确识别。
当打开 AwgStudio 软件时，若已正确连接，所有仪器将会显示为连接在一起。互联的仪器组成了一个完整的 AwgStudio 系统。
移除扩展总线连接
在断开连接或者关闭仪器前,必须在 PC 中使用鼠标左键单击 Windows 系统托盘内的安全移除硬件图标。当操作系统显示可安全移除的硬件后，选择安全移除 AwgStudio，然后点击 Stop 按钮。
注意:如果为进行安全移除操作就将仪器关闭或者断开连接，软件将不能正常使用。
软件识别正确后需要参考右图对同步系统进行设置，设置主通道以及从通道的动作后再启动设备。

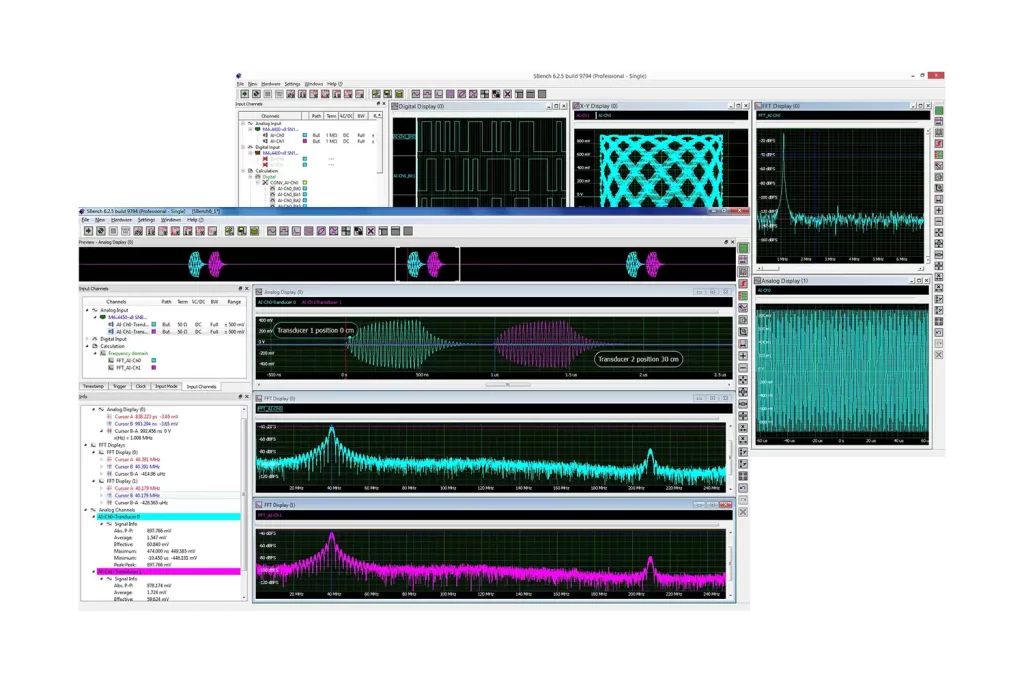

板卡式AWG和DDS及Sbench 6相关问题：
答复：
1. 支持，可以使用FIFO流模式输出，但需要额外的编程技巧以及CPU算力、内存带宽和容量支持。该功能在SBench6中无法使用，只能编程调用。
2. 使用FIFO流模式是其中一种方法，另外一种方法为使用序列回放模式：该模式可以循环且无缝输出序列中的多段波形，且允许用户在输出一段波形的同时，对其他段进行实时修改。该功能在SBench6中同样无法使用，只能编程调用，具体可参考板卡manual的“Sequence Replay Mode”部分。
答复：
如果是在购买板卡时，同步购买了SBench 6 Pro，那么License会直接预装在板卡硬件中，无需额外操作；
如果是后续购买的Pro版License，需要按以下步骤安装：
0. 确认当前SBench 6已关闭，且板卡已经装好。
1. 找到Spectrum Control Center软件并运行，这个软件是默认随SBench 6安装的，如果在桌面没有，可以到开始菜单Spectrum GmbH文件夹中找到。
2. 在该软件主界面的设备列表中选择您的板卡（注意：该License与板卡硬件绑定，请先核对所选板卡序列号与PDF中是否一致），再点右边Install SW License按钮，输入License PDF当中，“Code*”后面那串字符，确定即可。
3. 再回到SBench 6当中即可以专业模式启动。
答复：可以的。我们所有的卡都可以使用通过OR和AND功能组合的多个触发输入的组合。因此，采集卡可以被编程为在两个触发源中的任何一个触发。
答复：可以记录。 不过是在多重记录模式下（Multiple Recording mode) 才能够读取，具体就是读取 SPC_TRIGGERCOUNTER寄存器的具体值。labview有对应的子Vi，可以直接调用。
答复：
20个正弦波同时输出只能在CH0上实现，并且会占用其他通道（若有）的DDS核心资源；4通道的卡才有完整23个DDS核心，其中CH1~3都最多用5个核心，且CH1~3在用满5个核心时，CH0只有8个核心
答复：
对的，AWG板卡可以根据存储的波形样本，通过数字模拟转换器 (DAC) 将数字值转换为模拟电压，从而输出任意形状的波形。
答复：检查sbench6软件版本，如果是基础版，本身就不支持FFT功能和SB6其他格式的文件导出。详细参考sbench6数据手册，或联系德思特技术工程师。
答复：是的。SCAPP选项就是为了与GPU直接互连，进行高速传输大量数据用的。其中驱动包里面的RDMA就是为了直接访问内存扩展的。如果使用其他的卡，这个选项是发挥不了作用的。如果用其他的Nvidia GPU的卡，可通过PC内存将数据传输到GPU，例如采集卡->内存->GPU->内存，这样需要进行额外的数据传输，但不需要SCAPP选项

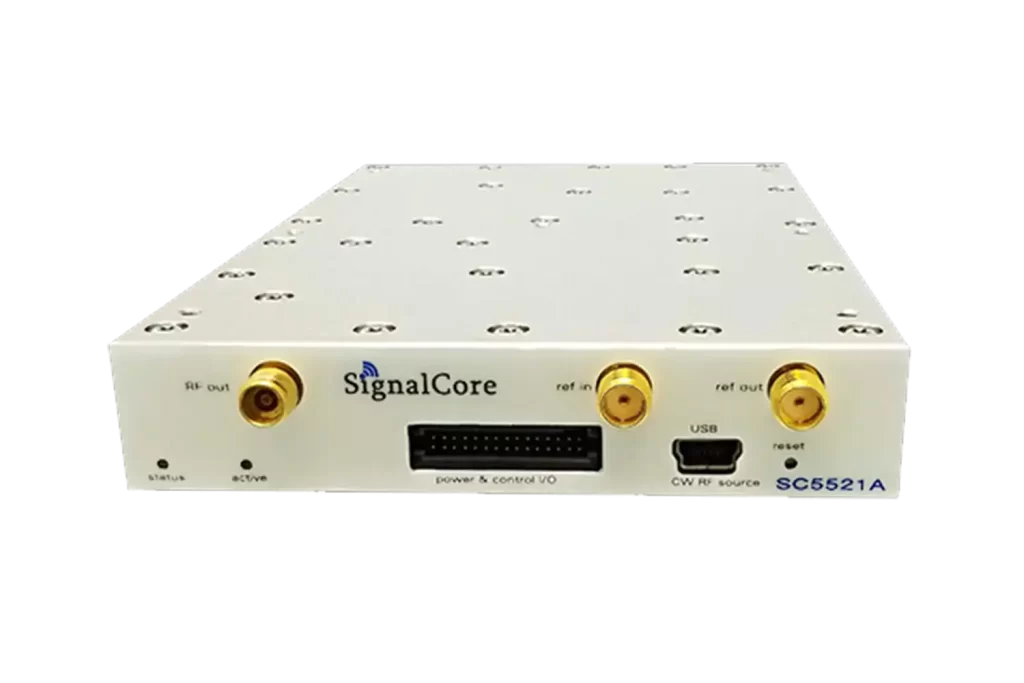

射频微波信号源

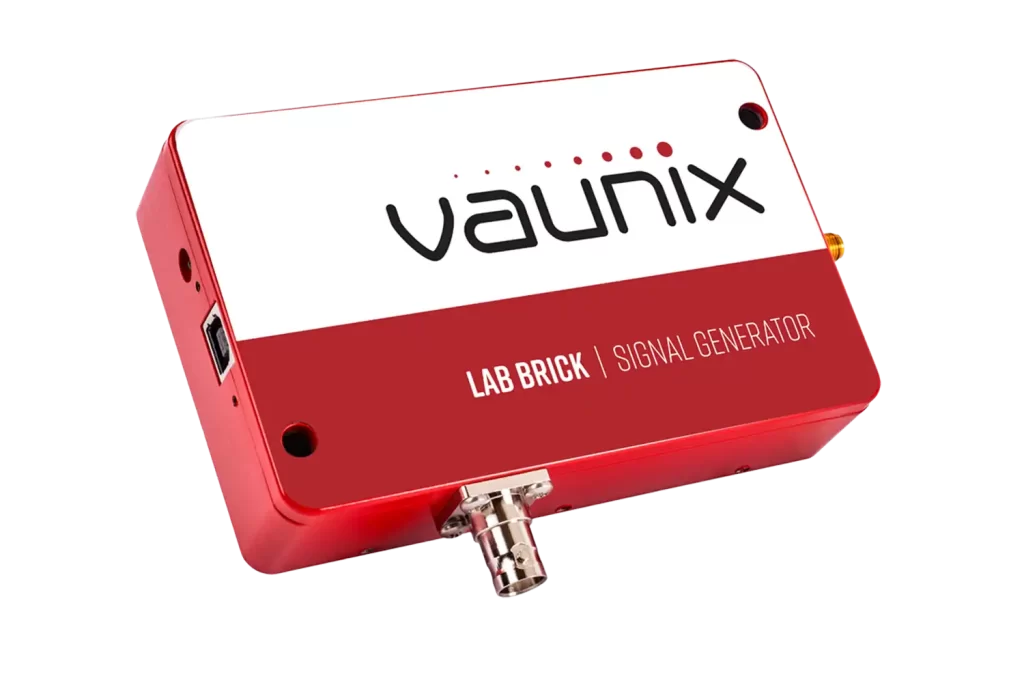

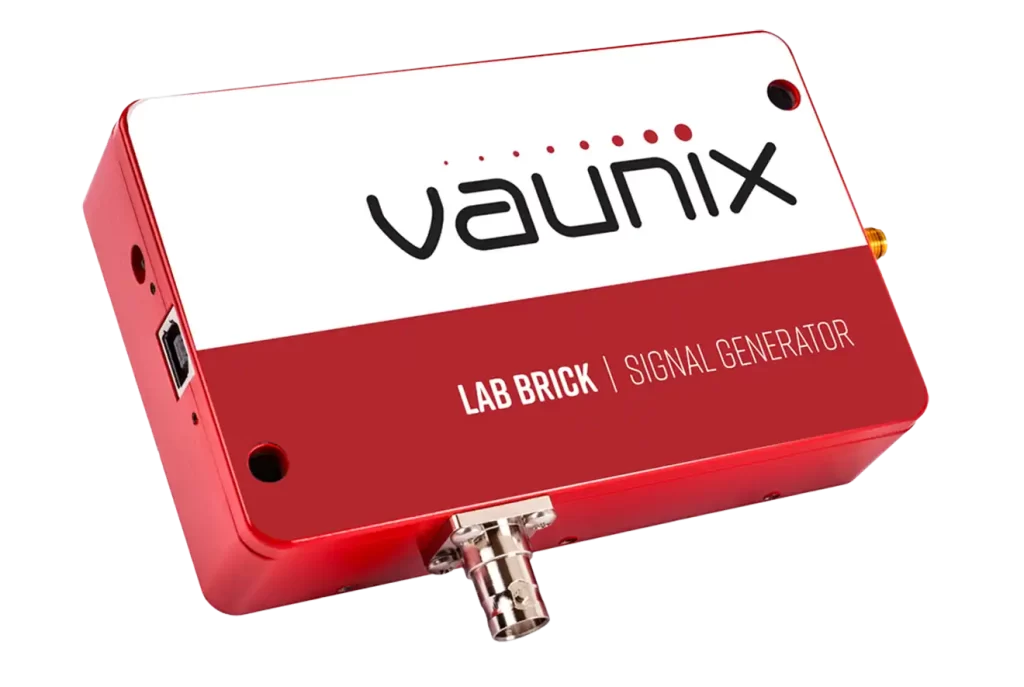

德思特Vaunix系列射频微波信号发生器相关问题：
答复：是的，德思特LMS和BLX系列信号源都可以通过选件获得频率扫频触发功能，SG系列中部分型号具备频率扫频触发功能。
答复：
信号源的Pulse mode 和chirp mode发出的波形是不一样的。
利用Pulse mode是生成方波脉冲信号，可以定义脉冲宽度Pulse Width(ms)和脉冲重复间隔 (Pulse Rep Interval, PRI)。
利用chirp mode是生成FMCW 调制信号或者叫啁啾信号，可以定义开始扫描的频率和完成扫描的频率，定义从起始频率到终止频率的时间Chirp Time，定义为从一个chirp信号起始到最后一个chirp信号起始的时间Repeat Time。
答复：对于给定的扫频带宽，扫描之间的间隔是稳定的。扫频之间的间隔随着扫频带宽的延长或缩短而略有不同。例如，非常窄的5mhz扫描在两次扫描之间可能有10微秒，而较宽的5ghz扫描在重复扫描之间可能有50到80微秒的间隔。
答复：频谱仪中的扫频是指观测信号的一种方式；而信号源中的扫频，如：Step，liniar，Chirp扫频是指信号形势
答复：从功能上讲，二者都可以通过外部触发实现线性扫频与占空比设置。但是Chirp还支持支持通过GUI直接调控占空比，更快捷和直观。
从性能上讲，Linear在重复频率扫描期间，由于输出信号的定时使能/禁用，用户可能会看到少量的频率超调/欠调。，最大线性频率时间限制为1毫秒。而Chirp将脉冲和扫描特征结合在一起，脉冲特征与扫描对齐，以在指定的扫描周期内精确地使能输出，最大Chirp速度为50MHz/us，而延时也是在微秒级别
答复：所有的LMS模型都具有相位连续扫频能力。正如你所说，这意味着频率与时间成正比，相位是连续的。这些扫描可以是单次扫描，重复扫描 扫描甚至是双向扫描（up-chirph或者down-chirp）。用户还可以调整扫描时间。相当于FMCW雷达里面的FMCW信号。
而以CX结尾的LMS模型提供高速啁啾调制。啁啾调制采用相位连续扫频特性与精确定时脉冲调制特性。在啁啾模式下脉冲特征自动同步的开始和结束的扫描，以产生一个优秀的啁啾信号。CX单元还提供了比标准LMS模型更快的扫描时间，这对许多应用程序非常重要。
对于标准的LMS模型，用户可以通过外部控制扫描和脉冲特性来产生啁啾信号。实现产生高质量啁啾的定时有点困难 信号
也就是说linear模式也可以通过一些方式产生脉冲chirp，但是信号质量没有chirp调制模式那么高。
答复：Linear：线性频率扫描，linear frequency sweep。
chirp调制也叫线性调频信号（Linear Frequency Modulation, LFM），或叫啁啾模式。
答复：
调频速度：50 MHz/µs目前已经是最快的速度了；
脉冲持续时间：最大可以到5000 µs
答复：
脉冲周期:200ns ~ 20sec
脉冲宽度:100ns ~ 10sec
答复：不是的，FM是用载波的频率变化表征调制信号（频率随时间变化是一个正弦波）。FMCW频率随时间变化是线性或者三角波，锯齿波之类

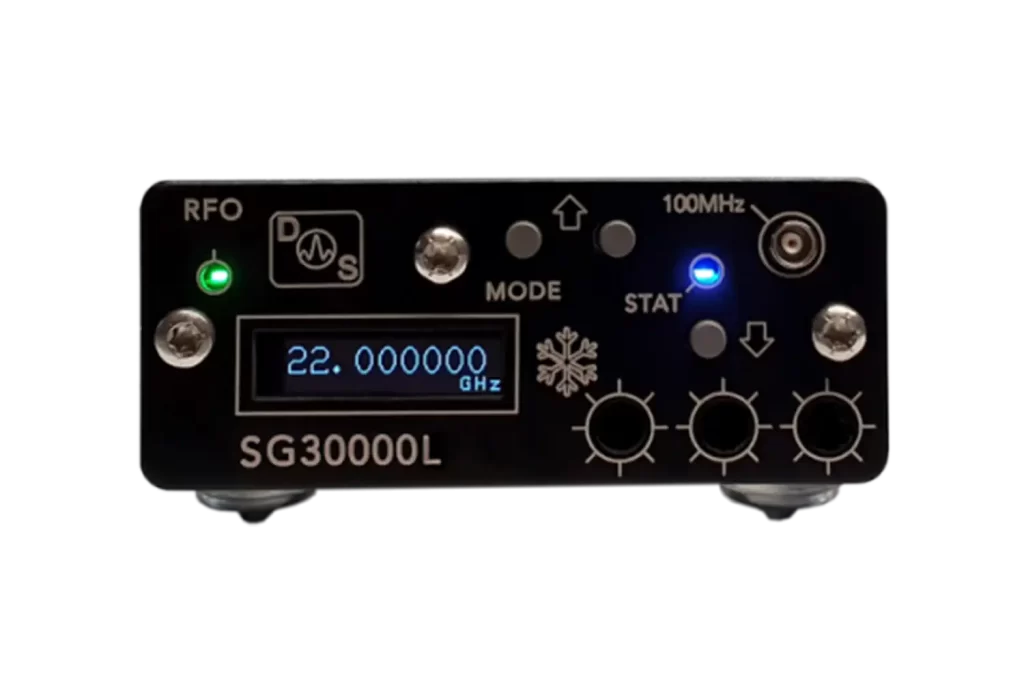

德思特DS系列射频微波信号发生器相关问题：
答复：
借助欧姆定律，我们在阻抗为50欧姆的情况下，换算得到峰峰值与功率的转换方法：
dBm = 10+20*lg(0.5*Vpp)
反之：Vpp = 2*(10^((dBm-10)/20))
注意：
Vpp是指峰峰值，即波峰到波谷的值，正常表述的正弦波幅值是峰峰值的一半，参考文件：https://blog.csdn.net/modi000/article/details/118493774
答复：用于外部参考时钟源的接入，实现多设备同步的。
答复：我们所有设备的频率切换时间都在 2-4 毫秒范围内，包括稳定时间。 我们没有仅测量切换时间的方法。
答复：LIST模式的大小非常小，因为他是存储在设备的硬件内存中的，最多只能输入100个点。
答复：扫频功能与扫频触发略有区别，所有信号都有扫频功能，包括scan和list模式如下，扫频触发是指可以借助外部触发信号开始扫频
答复：
校准：每台信号发生器在出厂时都经过校准，在整个设备带宽内具有准确的功率输出水平。当VERNIER设置为默认的ZERO时，设备在校准模式下运行，没有对显示的功率设置进行调整。
未校准：如果在控制软件中移动微调功率的滑块，或从前面板上改变游标设置，输出就会比显示的dBm值多（正）或少（负）。我们现在认为设备是在未校准的模式下工作。这种模式将由控制软件中的功率水平框改变颜色来表示。假设你在+10dBm，需要更多的功率，把游标向右滑动。
答复：支持，SG系列信号源支持对外输出10MHz（全部）与100MHz（部分）参考时钟，但是对于某些其他设备来说功率电平可能会太低，需要实际测试可用性
答复：SG12000PRO的功耗< 7.0W。实际使用情况将根据RFO状态和频率设置而有很大差异。RFO禁用平均功耗为2.5W。更高频率的模型需要更多的功率。
衰减器要求：同轴衰减器，功率为1W, 2W或5W衰减器都可以。衰减值越高越好。
答复：普通系列的参考时钟源采用10MHz，精度为±2.5PPM
PRO系列的参考时钟采用10MHz时钟，精度为±280PPB与100MHz时钟，精度为±16PPM
答复：目前DS信号源的扫频时间2~4ms是硬件上接收到命令，频率切换，并且稳定的时间，2~4ms是指，硬件接收到频率切换命令，切换频率以及稳定的时间。但是如果您用程序控制的话，会需要写延迟，但是关闭蜂鸣器和显示器后，程序上的延迟时间会减少。最好就是设置5ms的延迟，当然设置2~4ms匹配硬件的时间也是可以的.甚至可以设置1ms的延迟，但是这样的话，最终您可能会以比设备实际响应更快的速度发送频率更新命令
手持式频谱分析仪
毫米波RIS研究测试方案
EMI预兼容测试方案
答复：
（1）第一代产品 (J0SSAP10,11,12,13,14)：当您选择Normal Trace模式时，他将以RMS模式进行测量；
（2）第二代产品(J0SSAP33,54,55,74/SC V-band / E-band ):探测器设置中选择 “AVG”时，SC在RMS模式下工作。
答复：这可能是由于分辨率设置的问题导致的，我们推荐的两个分辨率：1920*1080,1080*1024；如果你的电脑没有这两个分辨率，请点击图标→属性→兼容性→更改高DPI设置→高DPI缩放替代下拉栏选择系统。
答复：在Spectrum Manager中将GPS 坐标附加到SCC 文件-可以手动添加坐标或通过上传GPX 文件添加坐标。
1）将GPS 坐标附加到SCC 文件，通过填写纬度，经度和海拔字段手动输入坐标、
2）Auto Tag：根据创建SCC 文件的时间和GPX 数据，自动将GPS 坐标从GPX 文件附加到SCC 文件，允许的时间差为±1 分钟。
第三方工具：Google Earth
（您可以通过查看 Spectrum Manager手册了解详细步骤）
答复：我们提供的天线有很多种，其中波导天线和全向天线的多径干扰状况差不多，但是锥形喇叭天线却有着更好的定向性，因此它的抗干扰性能比较好。
实时频谱分析仪
频谱监测
Spectrum Monitoring
电信规划、优化与管理
Planning, Optimization, Management
硬件与上位机S240相关问题：
答复：触发设置前，需要设置span<40MHz,起始频率和截止频率在50MHz，触发选型才可以被启用。触发的最小功率阈值需要设置在最大功率与底噪之间才有效，用瀑布图、余辉图也可以明显发现触发信号的捕捉过程。当将电平设置为较高并远离最大电平时，或者在距本底噪声约20 dBm以内并接近本底噪声时，阈值误差会增加。
答复：谐波原因为：增益和衰减的设置，RBW和VBW的大小从衰减器的角度，衰减器位于混频器的前端，通过设置步进衰减器调节进入混频器的电平，可以得到较大的动态范围（无杂散）；而混频器是非线性器件，当输入混频器的信号电平较高时，会产生许多产物，而且电平太高会干扰测试结果，使无互调范围减小。分别调大衰减值和调小放大器，以及将RBW调大，可以获得杂散较小的测试结果。
答复：不能，同一个RTSA只能建立一个连接，如果第二台PC通过S240访问同一台R5500-427，那么第一个PC连接将被删除。
答复：GPIO用于External Trigger 和Synchronized Sweep这两个功能，不能作为数据传输。
Enternal Triggering用于外部信号触发，
Synchronized Sweep用于多台设备同步。
答复：这是整个系列都存在的问题，目前没办法消除，只能通过设置低HDR增益或不使用HDR模式来解决，如果信号强度不是特别小，此时该谐波造成的影响会很小
答复：首先，请确保您的S240版本已经是最新版本（请咨询虹科技术支持），请尝试重启仪器，重新用网线把仪器和电脑相连，仪器上电之后等待几分钟，待所有指示灯亮并且稳定之后，检查电脑的网络配置是否为为DHCP，是否使用转接坞，网线是否有故障，或更换网线与电脑。若还是连接不上，请联系虹科技术支持帮助调试
答复：在数字信号处理里面没有像模拟电路一样加一个LPF来实现平滑滤波，也就是vbw，因此数字电路实际上是通过对频谱进行平均来完成这一步骤，而s240里面的几种滤波方式实际上就是产生不同的平均数，差异仅此而已。因此这几种滤波器类型差异不大，尤其是在RBW:VBW这个比值很小的时候。
答复：虹科R55x0/R57x0实时数据采集可通过三种方式完成：
a）块捕获，需要用户发出请求，且每次只能捕获一个数据块，需指定SPP与PPB
b）流捕获，捕获全自动但是受限于内存，指定SPP，不用指定PPB
c）扫描捕获，需设置触发器，会在触发条件后开始数据捕获。
答复：增益越高，平均显示噪声电平越好，有助于放大信号降低本底噪声，提取低电平信号；增益越高，衰减越大，线性度越好，能够处理较大的信号，前端不会因为放大器过度驱动而产生压缩或者频谱飞溅
答复：设备允许的最大RF IN是+10dBm，任何超过+10dBm的都会对设备造成损害。低于+10dBm则不会对设备造成任何损害。不管是什么样的设置都无所谓。但是，高输入功率(如-5dBm)会使器件饱和，所以振幅读数不准确。产品说明书图显示的是保证精确测量的最大功率，这是随着频率变化的。
答复：
R5x50系列作为下变频器时，HIF端口输出信号频率范围为：800-2515MHz，根据RFE的模式不同，输出频率各有不同：
1）SH，SHN模式下的可输出频率为836MHz,915MHz,1819MHz,2515MHz；
2）ZIF模式下的可输出频率范围为：1850MHz,2450MHz。
二次开发相关问题：
答复:在块捕获(SpectralPlotWithPowerFunctions.vi)中，与S240带RBW的思路相同，用户需要根据需要增加 “每包采样点 “值(&”包数”)，以获得更小的”RBW”(一个块捕获=”每包采样点 “*”包数”，其中RBW=工作BW/总采样点)。 当采样点少（RBW大）时，很可能信号的峰值落在2个频点之间。
答复：之前的程序例程的DLL可能有BUG，下载最新DLL更换下载链接
答复：在SCPI中是没有峰值查找的，只能通过API进行查找，我们自带的API支持C++，Python，matlab与Labview，命令详情请点击：产品手册 中的编程指南查看。
答复：目前只能通过S240实现csv数据的直接导出，客户需要自己编程进行csv数据导出，由于我们程序中的开始频率，截止频率，功率等都是以数组形式存储的，因此通过API编程可以很容易实现数组的导出与csv文件的转换。
答复：二次开发中，RBW可以到达5MHz的， 比如用Keysight VSA软件的话就能达到10MHz，但是这种高的RBW会漏掉很多细节
答复：
1. 需要的内容：
(1) 虹科Matlab二次开发包文件
(2) Matlab软件（2014b以上）
(3) Windows 7 及以上版本
2. 配置步骤：
(1) 打开虹科Matlab二次开发包文件，如需要文字参考，请打开matlab编程指南参考第四页
(2) 解压“Matlab API压缩包”至指定目录，打开指定目录文件夹中的API文件夹；
(3) 打开Matlab
(4) 需要在程序运行前将API文件添加到运行路径中，为了避免发生错误，请按照以下步骤来操作；
(5) 在命令行输入以下指令：userpath，使matlab工作空间回到初始位置；
(6) 选择startup.m文件并打开，若没有，请创建一个这样的文件
(7) 在里面加上以下指令：addpath(genpath(<driver path>));复制指定文件夹API目录的地址，并替换<driver path>部分
(8) 复制指定目录文件夹地址至matlab工作空间地址
(9) 此时若文件夹高亮显示，说明例程文件可用
答复：
1. 需要的内容：
(1) 虹科C/C++ 二次开发包文件
(2) Visual Studio 2010 Express 或更高版本
(3) Windows 7 及以上版本
2. 配置步骤
(1) 打开VS，新建一个C++空白工程，注意地址不要含中文
(2) 打开虹科C++二次开发包文件
(3) 解压“C++ API压缩包”至创建VS工程的文件夹，并打开
(4) 将其中所有文件剪切粘贴至工程目录下
(5) 回到VS主界面，右侧资源文件中添加：打开VS所在文件夹-x32文件夹，选择lib文件并确认
(6) 右侧源文件中添加需要运行的例程，注意，该演示项目中只能包含一个示例
(7) 右侧头文件中添加：打开VS所在文件夹，选择wsaInterface.h
(8) 点击运行，此时报错是正常的，本次运行了是为了添加debug文件夹
(9) 返回工程文件夹，打开“x32”文件夹，将dll库文件剪切至Debug文件夹
(10) 返回VS点击调试，如一般情况则到此步便可以正常调试。
(11) 排查一下通常会遇到的报错问题：
① 如果出现头文件找不到的情况，打开.h所在目录，即VS新建目录选择复制，点击VS中源文件运行程序，右键打开属性，C++-常规-附加包含目录：粘贴地址即可
② 如果出现形参不兼容的报错，选中项目，点击项目-属性-C/C++-语言-符合模式设置为否即可
答复：
1. 需要的内容
(1) 虹科Labview二次开发包
(2) NI LabVIEW Full Development 2014或更高版本的32 位/ 64 位软件
(3) 32 位/ 64 位RTSAInterface.dll，提供的C ++ DLL 包含在LabVIEW API 版本中，但可能会单独下载和更新
2. 配置步骤
(1) 配置Labview开发环境一共有两种方式：一是利用免安装调用方式实现，二是使用VI Package Manager 安装API
(2) 使用免安装方式调用API，直接将API集成到需要调用的项目中，将API作为一个项目打开
① 打开虹科Labview二次开发包文件，如需要文字参考，请打开Labview编程指南参考，解压“Labview API压缩包”至指定目录；可复制目录地址方便之后使用
② 打开Labview，选择左上角“文件”
③ 选择“打开项目”，定位到解压缩的目录，选择“ThinkRF RTSA API.lvproj”并打开
④ 选取“Examples”中的例程，打开即可
⑤ 例程需要的IP地址可以通过S240上位机软件获取
⑥ 打开例程，填写IP地址，点击运行
⑦ 若设备连接，此时在右侧框图中会出现活动的频谱图像，若出现错误代码“-10201”，则说明设备未连接
(3) 使用VI Package Manager 安装API
① 使用这种方法时需要注意:本节中的cip文件是基于LabVIEW 2017版本生成的， 仅适用于LabVIEW 2017及以上版本
② 打开虹科Labview二次开发包文件，并解压“Labview API压缩包”至指定目录；
③ 双击随附的* .vip 文件，或在VI Package Manager 左上角选择<文件>-<打开包文件>打开* .vip 文件
④ 按照说明在计算机上安装软件包
⑤ 在功能面板中双击ThinkRF RTSA API,选择Show in Palettes中查看API VI函数,选择Show Examples中查看例程并打开即可。
⑧ 如果连接设备，此时运行即可使用，若出现错误代码“-10201”，则说明设备未连接。
答复：
1. 需要的内容
（1）虹科Python开发包
（2）Python v3.6.7 或更高版本，或其他第三方编译器，如Pycharm
2. 配置步骤
（1）本教程仅适用于WINDOWS系统的安装、若您是Linux安装，请自行查看应用指南。
① 系统路径检查：首先在使用Python二次开发前，请确保您的Python可正常使用，在命令窗输入“Python”，若出现版本，版权等信息，则说明安装成功，可直接使用；若没有请检查是否已经添加到系统路径中.通过设置-关于-高级系统设置-环境变量-系统变量-Path查看。
② Python版本检查：PyRF3建立在Python 3编程语言的基础上，我们需要确认安装的Python版本应在3.6.7或更高，在系统命令窗口中输入Python进行查询
③ 若是用第三方Pycharm，直接在官网：https://www.jetbrains.com/pycharm/ 按照流程安装即可。
（2）通过系统命令窗口或编译器自身界面来安装必要的类库。需要安装的类库有：numpy、scipy、netifaces、qt-reactor、flatdict 、pyside2、pywin32，根据需要可能还需要安装：matplotlib、Twisted。
① 若使用系统命令窗口，请输入以下命令：pip3 install xxx；
② 若使用第三方编译器，可直接在设置-项目编译器中直接安装，如Pycharm等。
（3）安装PyRF:
① 在虹科Python开发包中找到PyRF3 API 并解压缩
② 打开一个命令终端并导航到提取的PyRF3 API 目录
③ 我们提供了一个特殊的经过修改的pyqtgraph 版本，可以使用PySide2。这个版本是API 所需要的，并且包含在API 文件夹中。在命令窗口中运行以下命令:
easy_install-<version> pyqtgraph-0.11.0.dev0.egg
<version>指的是此安装 关联的python 版本（例如，如果您使用的是python v3.8.x，则为easy_install-3.8）
④ 现在安装PyRF API，运行easy_install-<version> pyrf-3.0.4.egg
⑤ 需要说明的是，目前可在第三方编译器Pycharm中直接安装PyRF类库，但pyqtgraph类库因为是特殊版本，仍需要手动安装
（4）在已安装上述类库的项目文件中直接打开例程，或在新项目中导入包含以上类库的外部库即可正常使用
联系我们
仍有疑问？立即联系我们，获取一对一解答！
如果您的问题仍未找到答案，欢迎通过以下方式与我们联系，或者通过右侧表单提交您的问题，我们的技术支持团队将为您提供专属帮助！
邮箱
hktest@tesight.com
问答助理
(+86) 13716167213
