德思特16位，250 MS/s，12 V机架式
任意波形发生器TS-AWG1100系列

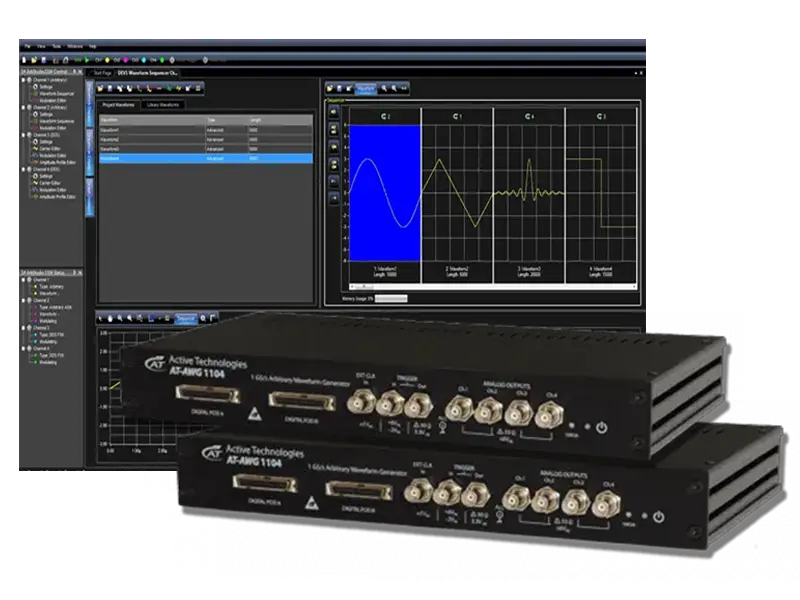

TS-AWG1100系列
TS-AWG1102/1104凭借优秀的性能、多种信号类型、调制方案和生成模式满足当今工程师和技术人员的需求，所有这些都通过直观、易于使用的界面进行控制。具有灵活性以覆盖广泛的应用、高性能以满足苛刻的信号要求并且易于使用。
2、4通道任意波形发生器
TS-AWG1102/1104可以满足当代工程师和技术人员的测试需求， 通过一个直观且易用的控制界面可以产生广泛的信号类型、 调制方式和信号发生模式。
- 1 GS/s插值采样率；250 MS/s实时采样率
- 125 MHz带宽
- 16位分辨率
- 每个通道高达2 Mpts
- SDK软件包可用于Microsoft Visual Studio和LabView，支持二次开发
- USB2.0电脑接口
- 19英寸机架安装选项（仅限1104和1104D）
产品特性
通道数：2/4可选
最大输出电压
12 Vpp@50 Ω
24 Vpp@开路
灵活性
支持AWG/DDS模式
支持扫频和突发模块
可选数字码型发生器
调制方式
内置调制功能：
AM、PM、FM、
ASK、PSK、FSK
混合信号生成
支持模拟信号和数字信号输出
可选18或36路数字输出通道
最多可支持8台设备同步输出
软件用户界面
软件

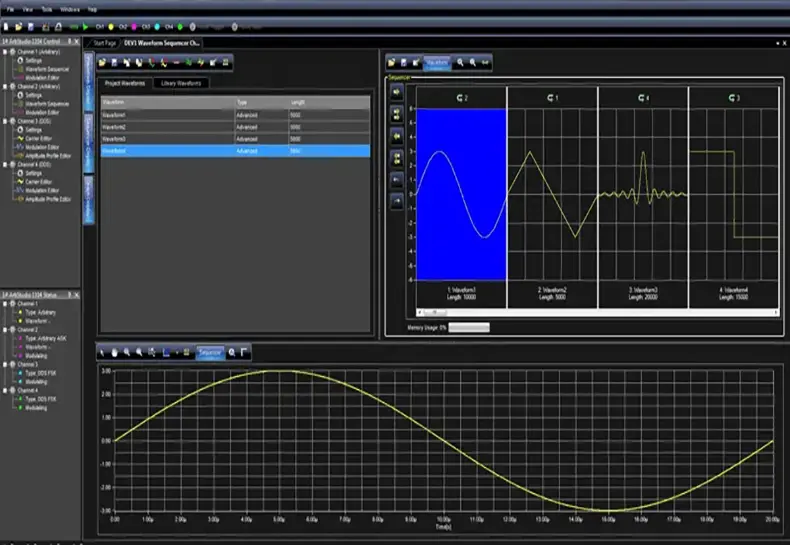

任意/DDS 模式UI
Arbitrary/DDS Mode UI
软件

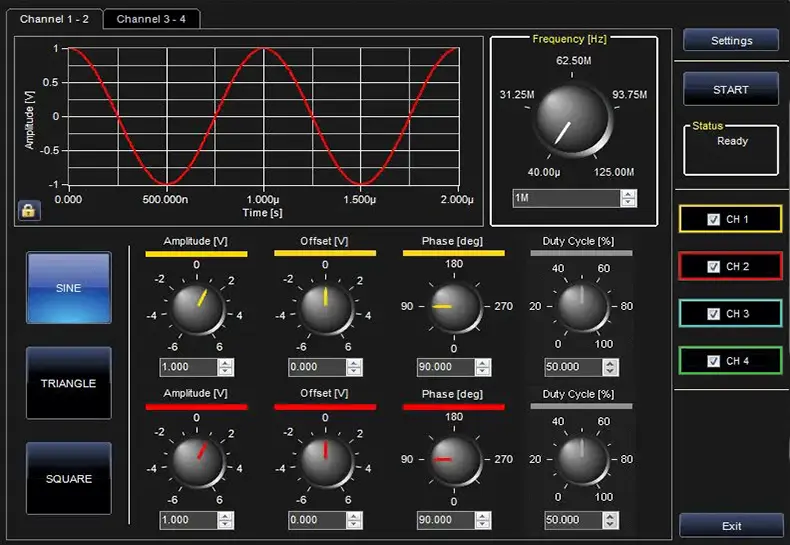

函数发生器模式UI
Function Generator Mode UI
软件
PWM模式用户界面
PWM Mode UI
选择适合您的任意波形发生器
| 型号 | 模拟通道 | 数字通道 | 采样率 | 记录长度 | 垂直分辨率 | 最大频率 | 最大输出电压 | 输出电压窗口 |
|---|---|---|---|---|---|---|---|---|
| AWG1102 | 2通道 | - | 250 MS/s | 2 Mpts | 16 bits | 125 MHz | 12 Vpp | 12 Vpp |
| AWG1102D | 2通道 | 18 | 250 MS/s | 2 Mpts | 16 bits | 125 MHz | 12 Vpp | 12 Vpp |
| AWG1104 | 4通道 | - | 250 MS/s | 2 Mpts | 16 bits | 125 MHz | 12 Vpp | 12 Vpp |
| AWG1104D | 4通道 | 36 | 250 MS/s | 2 Mpts | 16 bits | 125 MHz | 12 Vpp | 12 Vpp |
