德思特16位，高达200MHz的
板卡式AWG和DDS
TS-96xx系列
TS-96xx系列DDS发生器在速度和分辨率方面均具有最高性能。该系列包括1到24个同步通道的产品。DDS（直接数字合成）是一种从单个固定频率参考时钟生成正弦波的方法，广泛应用于信号生成应用。德思特Spectrum的AWG平台上实现的DDS功能基于添加多个“DDS核心”以生成多载波（多音）信号的原理，每个载波都有自己明确定义的频率、幅度和相位。除了这些静态参数外，还有内置动态参数，如频率斜率和幅度斜率，以允许多个核心进行内在的线性变化。
- 快速16位DAC，带基于FPGA的DDS
- PCIe、PXIe或以太网可选，最多24个通道
- DDS频率DC至200MHz
- DDS命令可以以6.4ns的间隔发出
- 固定触发到输出延迟
- 输出电平±80mV至±2.5V，50Ohm
- 本机DDS命令：频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出
- 巨大的板载内存，每4个通道可容纳5.12亿个DDS命令
平台选择及选型

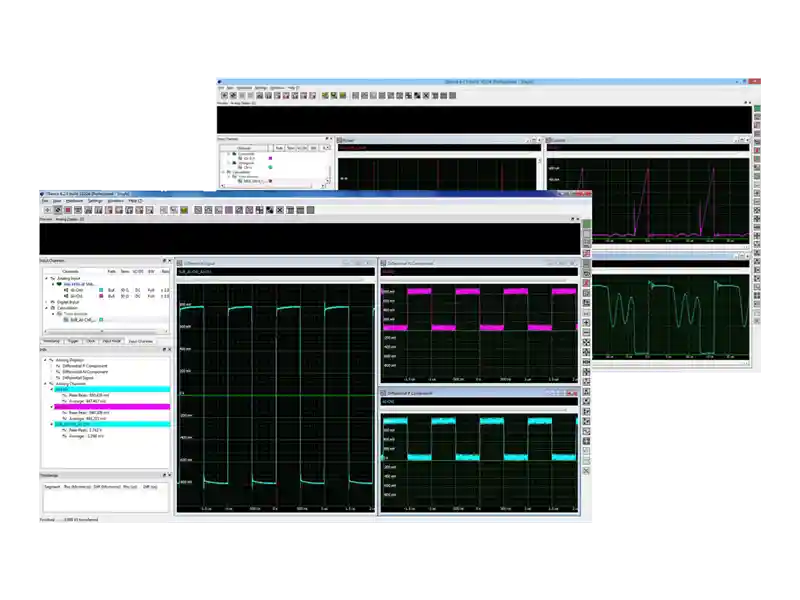

德思特Spectrum数字化仪提供一系列高精度数据采集方案
PCI Express(PCIe)板卡
Spectrum PCIe板卡适合标准PCI Express插槽，几乎所有PC中都有。多个卡可与star-hub同步。
PXI Express(PXIe)板卡
Spectrum PXIe板卡适用于专用PXIe插槽以及PXI/PXIe混合插槽。PXIe支持不同的PXI功能，允许多张卡同步。
LXI/以太网移动远程
Spectrum DN2 LXI/以太网设备提供小型移动解决方案，可通过以太网连接到任何PC/笔记本电脑或通过LAN远程连接。

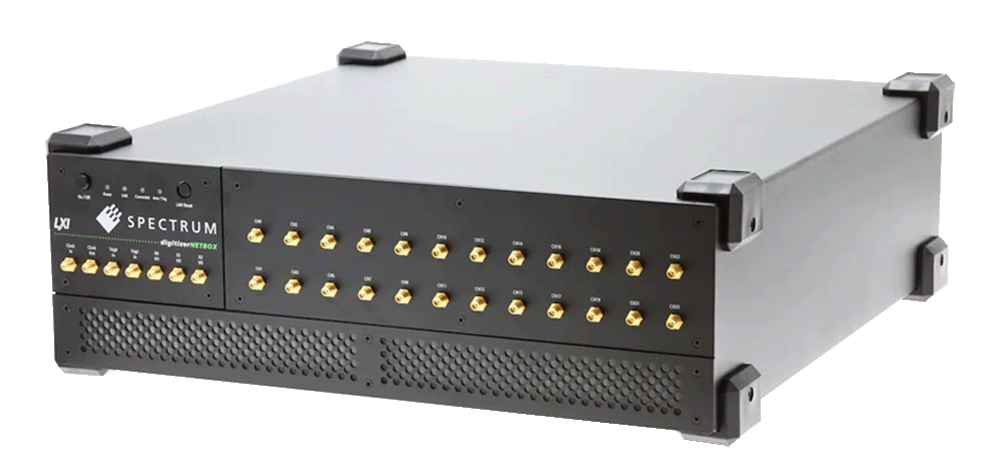

LXI/以太网多通道远程
Spectrum DN6 LXI/以太网设备在19英寸台式机或机架式解决方案中提供多个通道，可通过以太网连接到任何PC/笔记本电脑或通过LAN远程连接。
TS-M4i.96xx
TS-M4i.96xx-x8系列DDS发生器在速度和分辨率方面均具有最高性能。该系列包括具有一个、两个或四个同步通道的PCIe卡。DDS（直接数字合成）是一种从单个固定频率参考时钟生成正弦波的方法，广泛应用于信号生成应用。德思特Spectrum的AWG平台上实现的DDS功能基于添加多个“DDS核心”以生成多载波（多音）信号的原理，每个载波都有自己明确定义的频率、幅度和相位。除了这些静态参数外，还有内置动态参数，如频率斜率和幅度斜率，以允许多个核心进行内在的线性变化。
PCIe数字化仪TS-M4i.96xx系列
- 基于FPGA的DDS的快速16位DAC
- 具有625MS/sDAC输出速率的单通道、双通道或四通道
- DDS频率DC至200MHz
- DDS命令可以以6.4ns间隔发出
- 输出电平±80mV至±2.5V至50Ohm（±160mV至±5V至高阻抗负载）
- 固定触发到输出延迟
- 超快PCI Express x8 Gen2接口
- 用于512百万DDS命令的超大板载内存
- 本机DDS命令：频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出
| 型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
| TS-M4i.9620-x8 | PCIe x8 | 1通道 | 3通道 | 16Bit | 625MS/s (1通道采集) | 200MHz |
| TS-M4i.9621-x8 | PCIe x8 | 2通道 | 3通道 | 16Bit | 625MS/s (1通道采集) 625MS/s (2通道同步采集) | 200MHz |
| TS-M4i.9622-x8 | PCIe x8 | 4通道 | 3通道 | 16Bit | 625MS/s (1通道采集) 625MS/s (2通道同步采集) 625MS/s (4通道同步采集) | 200MHz |
TS-M4x.96xx
TS-M4x.96xx-x4系列DDS发生器在速度和分辨率方面均具有最高性能。该系列包括具有两个或四个同步通道的PXCIe卡。DDS（直接数字合成）是一种从单个固定频率参考时钟生成正弦波的方法，广泛应用于信号生成应用。德思特Spectrum的AWG平台上实现的DDS功能基于添加多个“DDS核心”以生成多载波（多音）信号的原理，每个载波都有自己明确定义的频率、幅度和相位。除了这些静态参数外，还有内置动态参数，如频率斜率和幅度斜率，以允许多个核心进行内在的线性变化。
PXIe数字化仪TS-M4i.96xx系列
- 基于FPGA的DDS的快速16位DAC
- 2或4个通道，DAC输出速率为625MS/s
- DDS频率DC至200MHz
- DDS命令可以以6.4ns间隔发出
- 输出电平±80mV至±2.5V至50Ohm（±160mV至±5V至高阻抗负载）
- 固定触发到输出延迟
- 超快PCI Express x8 Gen2接口
- 用于512百万DDS命令的超大板载内存
- 本机DDS命令：频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出
TS-DN2.96x
TS-DN2.96x系列以太网DDS发生器在速度和分辨率方面均具有最高性能。该系列包括具有两个、四个或八个同步通道的便携式以太网设备。DDS（直接数字合成）是一种从单个固定频率参考时钟生成正弦波的方法，广泛应用于信号生成应用。德思特Spectrum的AWG平台上实现的DDS功能基于添加多个“DDS核心”以生成多载波（多音）信号的原理，每个载波都有自己明确定义的频率、幅度和相位。除了这些静态参数外，还有内置动态参数，如频率斜率和幅度斜率，以允许多个核心的内在线性变化。该系列包括具有两个、四个或八个同步通道的LXI设备。大型板载内存可以分段以重放不同的波形序列。
TS-DN2.96x以太网DDS发生器
- 基于FPGA的DDS的快速16位DAC
- 12、16、20或24通道，DAC输出速率为625MS/s
- DDS频率DC至200MHz
- DDS命令可以以6.4ns间隔发出
- 输出电平±80mV至±2.5V至50Ohm（±160mV至±5V至高阻抗负载）
- 固定触发到输出延迟
- GBit以太网接口
- 每4个通道具有巨大的板载内存，可容纳5.12亿个DDS命令
- 本机DDS命令：频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出
| 型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 |
|---|---|---|---|---|---|---|
| TS-DN2.962-02 | 以太网 | 2通道 | 3通道 | 16Bit | 625MS/s (1通道采集) 625MS/s (2通道同步采集) | 200MHz |
| TS-DN2.962-04 | 以太网 | 4通道 | 3通道 | 16Bit | 625MS/s (1通道采集) 625MS/s (2通道同步采集) 625MS/s (4通道同步采集) | 200MHz |
| TS-DN2.962-08 | 以太网 | 8通道 | 3通道 | 16Bit | 625MS/s (1通道采集) 625MS/s (2通道同步采集) 625MS/s (4通道同步采集) 625MS/s (8通道同步采集) | 200MHz |
TS-DN6.96x
DN6.96x系列以太网DDS发生器在速度和分辨率方面均具有最高性能。该系列包括具有12、16、20或24个同步通道的台式以太网单元。DDS（直接数字合成）是一种从单个固定频率参考时钟生成正弦波的方法，广泛应用于信号生成应用。SpectrumInstrumentation的AWG平台上实现的DDS功能基于添加多个“DDS核心”以生成多载波（多音）信号的原理，每个载波都有自己明确定义的频率、幅度和相位。除了这些静态参数外，还有内置动态参数，如频率斜率和幅度斜率，以允许多个核心的内在线性变化。该系列包括具有两个、四个或八个同步通道的LXI单元。大型板载内存可以分段以重放不同的波形序列。
TS-DN6.96x以太网DDS发生器
- 基于FPGA的DDS的快速16位DAC
- 12、16、20或24通道，DAC输出速率为625MS/s
- DDS频率DC至200MHz
- DDS命令可以以6.4ns间隔发出
- 输出电平±80mV至±2.5V至50Ohm（±160mV至±5V至高阻抗负载）
- 固定触发到输出延迟
- GBit以太网接口
- 每4个通道具有巨大的板载内存，可容纳5.12亿个DDS命令
- 本机DDS命令：频率、幅度、相位、频率斜率、幅度斜率、等待触发、数字输出
| 型号 | 平台 | 模拟输出 | 数字输出 | 分辨率 | 采样率 | 带宽 | 最大内存 |
|---|---|---|---|---|---|---|---|
| TS-DN6.962-12 | 以太网 | 12通道 | 3通道 | 16Bit | 625 MS/s (1通道采集) 625 MS/s (2通道同时采集) 625 MS/s (4通道同时采集) 625 MS/s (8通道同时采集) 625 MS/s (12通道同时采集) | 200 MHz | 3 x 512MCommands |
| TS-DN6.962-16 | 以太网 | 16通道 | 3通道 | 16Bit | 625 MS/s (1通道采集) 625 MS/s (2通道同时采集) 625 MS/s (4通道同时采集) 625 MS/s (8通道同时采集) 625 MS/s (12通道同时采集) 625 MS/s (16通道同时采集) | 200 MHz | 4 x 512MCommands |
| TS-DN6.962-20 | 以太网 | 20通道 | 3通道 | 16Bit | 625 MS/s (1通道采集) 625 MS/s (2通道同时采集) 625 MS/s (4通道同时采集) 625 MS/s (8通道同时采集) 625 MS/s (12通道同时采集) 625 MS/s (16通道同时采集) 625 MS/s (20通道同时采集) | 200 MHz | 5 x 512MCommands |
| TS-DN6.962-24 | 以太网 | 24通道 | 3通道 | 16Bit | 625 MS/s (1通道采集) 625 MS/s (2通道同时采集) 625 MS/s (4通道同时采集) 625 MS/s (8通道同时采集) 625 MS/s (12通道同时采集) 625 MS/s (16通道同时采集) 625 MS/s (20通道同时采集) 625 MS/s (24通道同时采集) | 200 MHz | 6 x 512MCommands |
