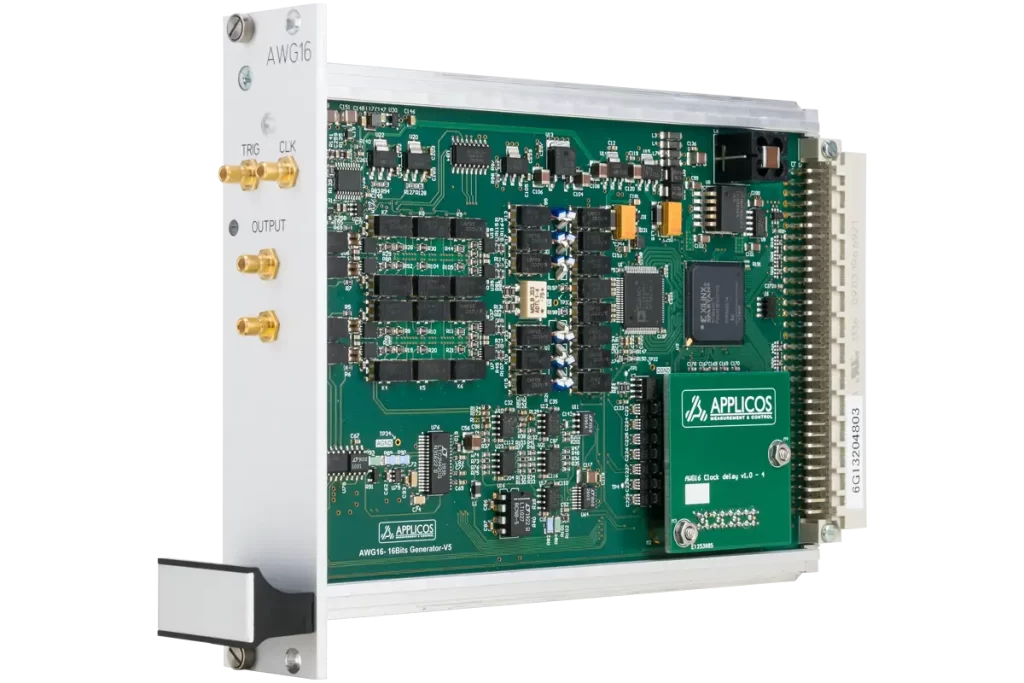

TS-AWG16任意波形发生器模块
16位任意波形发生器，用于高速/高分辨率波形生成
高速和高分辨率
TS-AWG16支持高达400 MHz的最大采样速度和16位分辨率
可选滤波器
TS-AWG16提供可选滤波器，以提高信号质量
出色的THD和信噪比
TS-AWG16在1MHz时的典型THD为-95dB，典型信噪比为73dB
具有可编程共模电压的差分输出

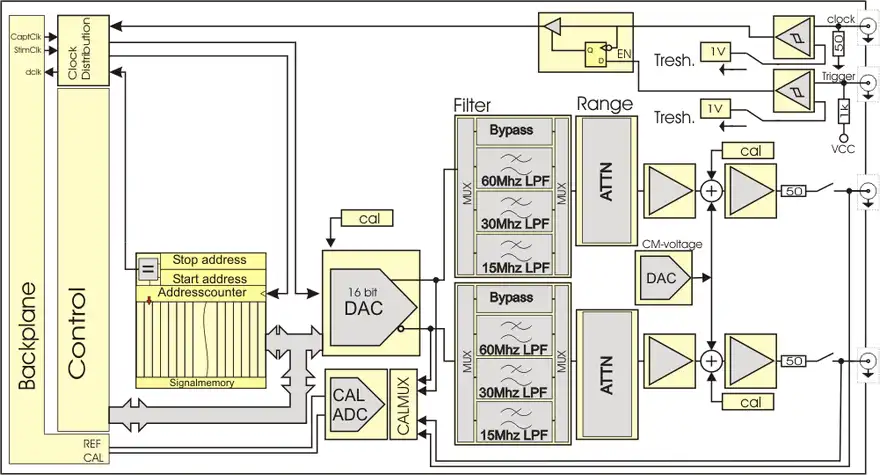

TS-AWG16具有可编程共模电压的差分输出。对于单端应用，正输出和负输出都可以使用。时钟可以来自背板或来自前面板。该模块具有8个输出范围，从0.48 Vpp到5.12 Vpp，涵盖了广泛的测试单元输入电压范围。
具有3个低通滤波器(15 MHz, 30 MHz和60 MHz)的滤波器组提供出色的信号调理，以获得最佳的信号完整性。该模块使用自校准DAC，结果是一个优秀的信噪比，THD和线性度。对于直流电平，有各种校准dac，可以为高速模块提供无与伦比的直流精度。
该装置是正弦波发电以及高速线性斜坡发电的绝佳选择。使用8m字(16m字节)的存储器可以生成非常复杂的信号形状。所有这些功能确保在进行模拟测量时获得非常准确的结果。该单元非常适合测试ADC的线性度和动态性能。
基本信息
| Resolution | 18 bit |
| Update rate | 1 MHz - 300 MHz |
| Pattern memory depth | 8M words |
时钟输入
| Input impedance | 50 Ohm |
| Threshold level | 0 V or 1 V (programmable) |
| Input level around threshold | ±100 mV to ±2 V (±4 V max.) |
| Jitter from clock-in to f-out | 110 fs (typical，f-out = 100 MHz， jitter BW = 1 kHz - 10 MHz) |
触发输入
| Input impedance | 1 kOhm |
| Input level | 0 V or 1 V (programmable) |
| Input level around threshold | ±100 mV to ±2 V (±4 V max.) |
输出特性
| Output impedance | 50 Ohm |
| Ranges Single Ended (Vpp into open circuit) | 0.48 V，0.64 V，0.96 V，1.28 V，1.92 V，2.56 V，3.84 V，5.12 V |
| Ranges differential (Vpp into open circuit) | 0.96 V，1.28 V，1.92 V，2.56 V，3.84 V，5.12 V，7.68 V，10.24 V |
| Output filters (3 pole Butterw.) | Bypass，15 MHz，30 MHz，60 MHz |
| Bandwidth，-3 dB (typical) | 120 MHz (excl. sinx/x effect) |
| 0.1 dB flatness (typical) | 30 MHz (excl. sinx/x effect) |
| Output configuration | Differential，Single Ended，50 Ohm |
| Output operating range | +/- 5.12 V |

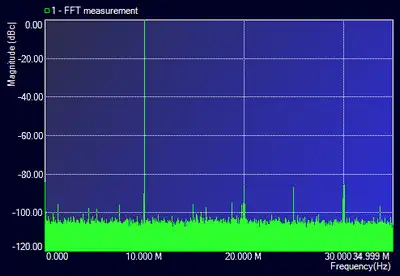

动态特性
| SNR (fout = 1 MHz) | 70 dB |
| SNR (fout = 10 MHz) | 68 dB |
| THD (fout = 1 MHz) | -87 dB |
| THD (fout = 10 MHz) | -82 dB |
| SFDR (fout = 1 MHz) | 88 dB |
(2.5 Vpp diff. output signal, 200 MS/s, BW DC-100 MHz)
共模电压源
| Resolution | ≤100 µV |
| Voltage range | -2.56 V to +2.56 V |
| DC-offset accuracy | ±(200 µV + 0.02 % of value) |
| Non Linearity | ±0.01 % of range |
精度（不启用内置滤波器）
| Absolute accuracy | ±(500 µV + 0.08 % of range) |
| Non Linearity | ±0.003 % of range |
| Temperature drift (typical) | ±(10 ppm of range + 20 ppm of value)/ºC |
